Falownik miniaturowy, trójfazowy, Pmax=4,0 kW, Uwe=3x400 V AC, Iwe=10,5 A, Uwy=3x400 V AC, Iwy=9,0 A | FA-3HS-040 F&F

Opis i Kluczowe Cechy

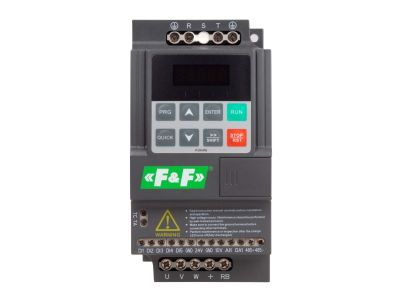

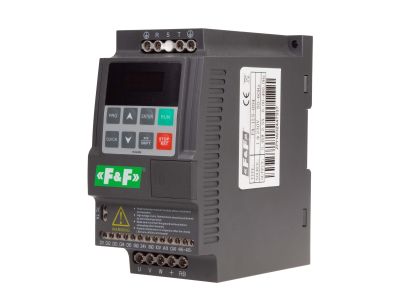

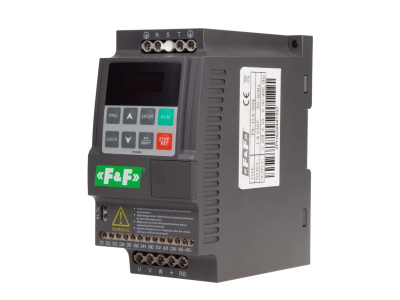

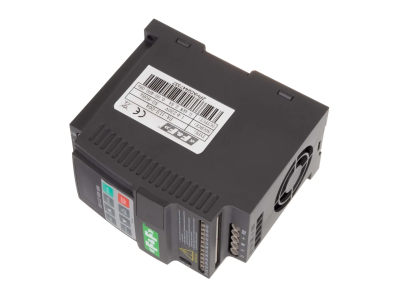

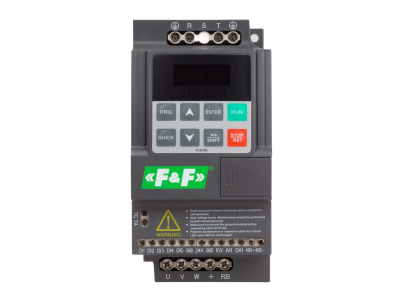

Falownik miniaturowy FA-3HS-040 (symbol 3HS-040) to zaawansowane urządzenie trójfazowe o maksymalnej mocy 4,0 kW, przeznaczone do precyzyjnego sterowania silnikami elektrycznymi. Zaprojektowany z myślą o kompaktowych instalacjach, charakteryzuje się niskim poborem prądu wejściowego (10,5 A) i wysoką sprawnością energetyczną (prąd wyjściowy 9,0 A). Wbudowany interfejs RS-485 z protokołem MODBUS RTU umożliwia integrację z systemami automatyki przemysłowej oraz zdalne sterowanie parametrami pracy.

• Maksymalna moc 4,0 kW: Obsługa silników o mocy do 4,0 kW – idealny do napędów wentylatorów, pomp, maszyn przemysłowych i innych odbiorników trójfazowych.
• Bezczujnikowe sterowanie wektorowe: Gwarantuje wysoką dynamikę, stabilność pracy i dokładną regulację prędkości obrotowej silnika, nawet przy zmiennym obciążeniu.
• Tryb PLC z 16 krokami: Programowalne sekwencje pracy (prędkość, przyspieszenie, hamowanie, czas trwania) realizowane cyklicznie lub jednorazowo – zwiększa elastyczność zastosowań.
• Wbudowany regulator PID: Automatyczna regulacja procesów w oparciu o sygnały analogowe wejść/wyjść, zapewniająca stabilność parametrów w układach automatyki.
• Montaż na szynie DIN: Kompaktowe wymiary (185 x 72 x 134 mm) i niska waga ułatwiają montaż w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Falownik spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowany zgodnie z normami bezpieczeństwa dla urządzeń elektrycznych i elektronicznych, w tym EN 61800-5-1 dotyczącą napędów elektrycznych o regulowanej prędkości.

Zastosowanie

Falownik miniaturowy FA-3HS-040 znajduje zastosowanie w instalacjach przemysłowych, budynkach oraz maszynach wymagających precyzyjnego sterowania silnikami trójfazowymi. Jego wszechstronność sprawia, że sprawdza się w różnych aplikacjach.

• Sterowanie napędami wentylatorów, pomp i sprężarek w systemach HVAC i instalacjach przemysłowych.
• Regulacja prędkości obrotowej silników w maszynach pakujących, przenośnikach taśmowych i innych urządzeniach produkcyjnych.
• Zastosowania w automatyce budynkowej – np. sterowanie podnośnikami, bramami czy systemami klimatyzacji.
• Integracja z systemami nadrzędnymi (SCADA) dzięki wbudowanemu modułowi RS-485 i protokołowi MODBUS RTU – zdalne monitorowanie i konfiguracja pracy falownika.

Wskazówki Montażowe

Montaż falownika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy montować na szynie DIN w pozycji pionowej, zapewniając odpowiednią wentylację i swobodny przepływ powietrza. Przed podłączeniem należy upewnić się, że napięcie zasilania (3x400 V AC) i parametry sieci są zgodne z danymi technicznymi. Połączenia elektryczne należy wykonywać przy odłączonym napięciu, z zachowaniem odpowiednich przekrojów przewodów i momentów dokręcania. Podczas programowania zaleca się korzystanie z dokumentacji producenta w celu prawidłowej konfiguracji parametrów pracy.

FAQ

• Czy falownik obsługuje sterowanie wektorowe? Tak, falownik wyposażony jest w bezczujnikowe sterowanie wektorowe, które zapewnia wysoką dokładność regulacji prędkości i momentu obrotowego silnika.
• Jakie protokoły komunikacyjne są obsługiwane? Wbudowany interfejs RS-485 obsługuje protokół MODBUS RTU, umożliwiający integrację z systemami automatyki przemysłowej i zdalne zarządzanie pracą falownika.
• Jaki jest zakres temperatury pracy falownika? Falownik przeznaczony jest do pracy w temperaturach od -10°C do +40°C. W przypadku wyższych temperatur należy zapewnić dodatkowe chłodzenie.
