Falownik miniaturowy, trójfazowy, Pmax=2,2 kW, Uwe=3x400 V AC, Iwe=5,8 A, Uwy=3x400 V AC, Iwy=5,1 A | FA-3HS-022 F&F

Opis i Kluczowe Cechy

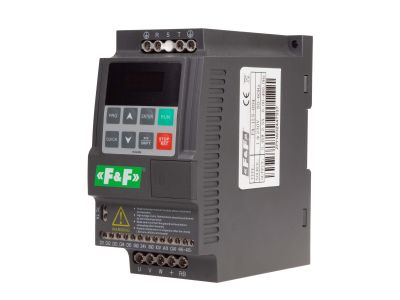

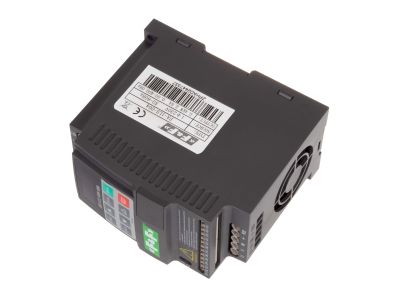

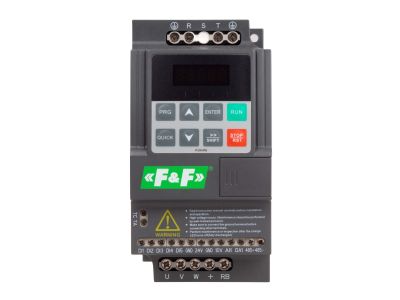

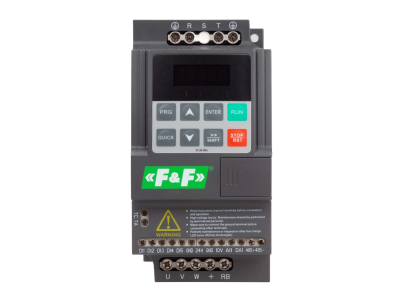

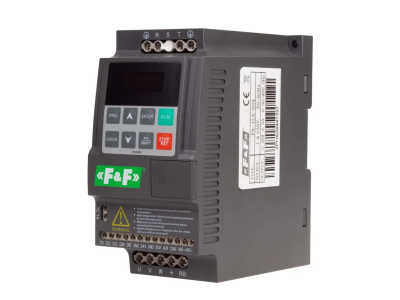

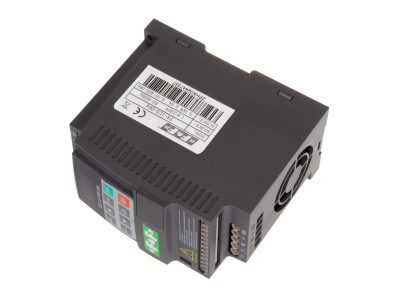

Falownik miniaturowy FA-3HS-022 (symbol 022) o maksymalnej mocy 2,2 kW to kompaktowe urządzenie przeznaczone do precyzyjnego sterowania trójfazowymi silnikami indukcyjnymi. Pracuje z napięciem wejściowym i wyjściowym 3x400 V AC, obsługując prąd wejściowy do 5,8 A i wyjściowy do 5,1 A. Zaprojektowany z myślą o montażu na szynie DIN, zajmuje minimalną przestrzeń w szafach sterowniczych. Wbudowany interfejs RS-485 (MODBUS RTU) umożliwia integrację z systemami przemysłowymi i zdalne sterowanie.

• Maksymalna moc silnika 2,2 kW: Idealny do napędów o średnich obciążeniach, takich jak wentylatory, pompy, przenośniki taśmowe czy obrabiarki.
• Bezczujnikowe sterowanie wektorowe V/F: Zapewnia wysoką dynamikę regulacji prędkości i momentu obrotowego silnika, nawet przy niskich prędkościach obrotowych.
• Tryb PLC z 16 krokami programowalnymi: Możliwość zaprogramowania sekwencji pracy falownika (prędkość, przyspieszenie, hamowanie, czas trwania) z opcją cyklicznego powtarzania.
• Wbudowany regulator PID: Umożliwia automatyczną regulację procesów technologicznych zależnych od sygnałów analogowych.
• Interfejs RS-485 (MODBUS RTU): Umożliwia komunikację z systemami nadrzędnymi, monitorowanie parametrów pracy oraz zdalne konfigurowanie urządzenia.

Zgodność z Normami

Falownik FA-3HS-022 spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Został zaprojektowany zgodnie z normami dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa maszyn. Może być stosowany w instalacjach zgodnych z normami IEC 61800-5-1 i EN 61800-3.

Zastosowanie

Falownik miniaturowy FA-3HS-022 znajduje zastosowanie w szerokim zakresie aplikacji wymagających precyzyjnego sterowania prędkością i momentem obrotowym silników trójfazowych.

• Napędy wentylatorów i pomp w systemach HVAC oraz instalacjach przemysłowych.
• Sterowanie przenośnikami taśmowymi, podnośnikami i innymi układami transportowymi.
• Precyzyjna regulacja prędkości obrotowej w obrabiarkach CNC i maszynach przemysłowych.
• Zastosowania wymagające trybu PLC, np. sekwencyjne procesy produkcyjne z automatyczną regulacją.
• Układy automatyzacji z wymaganiami zdalnego monitorowania i sterowania.

Wskazówki Montażowe

Montaż falownika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Urządzenie przeznaczone jest do montażu na szynie DIN, co zapewnia stabilne mocowanie i odpowiednie warunki chłodzenia. Przed podłączeniem zasilania należy upewnić się, że parametry sieci (napięcie, częstotliwość) są zgodne z danymi wejściowymi falownika. Zaleca się stosowanie odpowiednich zabezpieczeń zwarciowych i przeciwprzepięciowych. Podczas pracy urządzenie należy chronić przed nadmiernym nagrzewaniem i zapewnić odpowiednią wentylację.

FAQ

• Czy falownik obsługuje tryb pracy z czujnikiem prędkości? Falownik FA-3HS-022 wyposażony jest w bezczujnikowe sterowanie wektorowe V/F, które nie wymaga zewnętrznych czujników prędkości. Dla aplikacji wymagających wyższej precyzji można jednak podłączyć sygnał sprzężenia zwrotnego.
• Jakie są zalecane parametry zasilania dla falownika? Falownik wymaga zasilania trójfazowego 3x400 V AC o częstotliwości 50/60 Hz. Dokładne parametry znajdują się w dokumentacji technicznej urządzenia.
• Czy istnieje możliwość ograniczenia dostępu do ustawień falownika? Tak, urządzenie wyposażone jest w funkcję zabezpieczenia ustawień numerem PIN, co umożliwia ograniczenie dostępu do konfiguracji przez nieupoważnione osoby.
