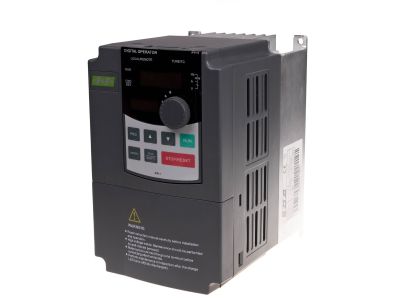

Falownik jednofazowy Uwe=230V AC, Iwe=24A, Uwy=3x230V AC, Iwy=10A, Pmax=2,2kW | FA-1LX022 F&F

Alternatywny kod produktu: FA-1L022

Opis i Kluczowe Cechy

Falownik jednofazowy FA-1LX022 to elektroniczny przekształtnik częstotliwości przeznaczony do płynnej regulacji prędkości obrotowej asynchronicznych silników trójfazowych. Urządzenie zasilane napięciem 1 x 230 V AC, o prądzie wejściowym 23,0 A, zapewnia na wyjściu napięcie 3 x 230 V AC przy prądzie 10 A i mocy maksymalnej 2,2 kW. Kompaktowa obudowa (220 x 150 x 182 mm) ułatwia montaż w szafach sterowniczych.

• Moc maksymalna 2,2 kW: umożliwia sterowanie silnikami o średniej mocy w zastosowaniach przemysłowych i budynkowych.
• Sterowanie wektorowe (bezczujnikowe i z pętlą prędkościową): zapewnia precyzyjną kontrolę prędkości i momentu napędowego, duży początkowy moment rozruchowy (do 180% przy 0,25 Hz) oraz automatyczną kompensację poślizgu.
• Wbudowany port RS-485 z protokołem Modbus RTU: umożliwia zdalne sterowanie, nadzór i konfigurację falownika w sieciach przemysłowych.
• Programowalne wejścia/wyjścia: 6 wejść cyfrowych, 2 wejścia analogowe (napięciowe i prądowe), 2 wyjścia analogowe (napięciowe i prądowe), 1 wyjście przekaźnikowe oraz 2 wyjścia tranzystorowe – elastyczność konfiguracji dla różnorodnych aplikacji.
• Tryb PLC z możliwością zaprogramowania do 7 kroków: realizacja sekwencji prędkości z określonym czasem przyspieszania i trwania – idealne do powtarzalnych cykli pracy.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zgodny z europejskimi normami dotyczącymi elektronicznych przekształtników częstotliwości (standard DIN). Montaż i eksploatacja zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Falownik FA-1LX022 jest przeznaczony do płynnej regulacji prędkości obrotowej trójfazowych silników asynchronicznych. Sprawdza się w aplikacjach wymagających precyzyjnego sterowania momentem i prędkością.

• Sterowanie prędkością wentylatorów, pomp, przenośników i innych maszyn w przemyśle.
• Automatyka budynkowa – napędy wind, bram, systemów HVAC.
• Układy transportu liniowego i napędy pozycjonujące.
• Zastosowania wymagające pracy w trybie kontroli momentu napędowego.

Wskazówki Montażowe

Montaż i podłączenie falownika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilające i odczekać do całkowitego rozładowania kondensatorów. Falownik montować na szynie DIN lub na płycie montażowej w pozycji zapewniającej swobodny przepływ powietrza chłodzącego. Przekroje przewodów zasilających i silnikowych dobrać do znamionowego prądu wyjściowego (10 A). Moment dokręcania zacisków – zgodnie z instrukcją. Zapewnić temperaturę pracy w zakresie od -10°C do +40°C.

FAQ

• Jakie są wymagania dotyczące chłodzenia falownika? Falownik pracuje w temperaturze otoczenia od -10°C do +40°C. Należy zapewnić odpowiednią wentylację i nie zasłaniać otworów chłodzących. Producent zaleca zachowanie odstępów montażowych zgodnie z instrukcją.
• Czy falownik obsługuje komunikację zdalną? Tak, wbudowany port RS-485 wspiera protokół Modbus RTU, umożliwiając zdalne sterowanie, nadzór i konfigurację pracy falownika z poziomu systemów automatyki.
• Jaki jest maksymalny moment rozruchowy? Dzięki sterowaniu wektorowemu falownik zapewnia początkowy moment napędowy do 180% przy częstotliwości 0,25 Hz, co pozwala na pewny rozruch silników pod obciążeniem.
