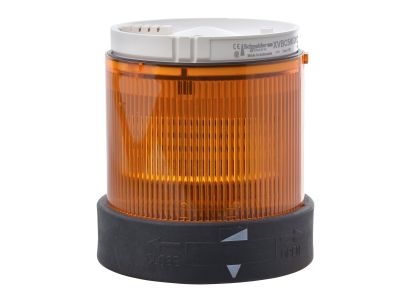

Element świetlny Fi-70mm światło migąjace pomarańcowe IP65 24V, Harmony XVB | XVBC5B5 Schneider Electric

Opis i Kluczowe Cechy

Element świetlny Schneider Electric z serii Harmony XVB, o oznaczeniu katalogowym XVBC5B5, to zaawansowany komponent sygnalizacyjny zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się średnicą montażową wynoszącą 70 mm, co zapewnia doskonałą widoczność emitowanego sygnału nawet z dużej odległości. Sercem modułu jest zintegrowana dioda LED emitująca intensywne, pomarańczowe światło migające, które skutecznie przyciąga uwagę operatorów i personelu technicznego. Zasilanie napięciem bezpiecznym 24 V AC/DC sprawia, że element jest kompatybilny z większością standardowych systemów sterowania PLC stosowanych w automatyce.

• Wysoka szczelność: Stopień ochrony IP66 gwarantuje pełną pyłoszczelność oraz odporność na silne strumienie wody, co pozwala na pracę w trudnych warunkach produkcyjnych.
• Technologia LED: Zastosowanie diod elektroluminescencyjnych znacząco redukuje pobór energii oraz wydłuża żywotność modułu, minimalizując potrzebę serwisowania i przestojów maszyn.
• Modułowa konstrukcja: System Harmony XVB pozwala na szybkie łączenie elementu z bazą i innymi modułami, tworząc spersonalizowane kolumny sygnalizacyjne (maszty oświetleniowe).
• Odporność mechaniczna: Produkt został zaprojektowany tak, aby wytrzymać wibracje i uderzenia typowe dla ciężkich procesów przemysłowych.

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty. Jest to kluczowe dla integratorów systemów działających na rynkach globalnych. Urządzenie jest zgodne z normami:

• EN/IEC 60947-5-1: Standard dotyczący aparatury sterowniczej i rozdzielczej niskiego napięcia.
• UL 508 oraz CSA C22-2 No.14: Certyfikacje niezbędne do stosowania produktu na rynku północnoamerykańskim.
• NEMA 4X: Potwierdzenie dodatkowej ochrony przed korozją i ekstremalnymi warunkami atmosferycznymi.
• CCC, EAC: Dopuszczenia do obrotu na rynkach azjatyckich oraz w Unii Celnej.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej odporności, element świetlny XVBC5B5 znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Pomarańczowe światło migające jest najczęściej wykorzystywane do sygnalizacji ostrzegawczej, informowania o zbliżającym się ruchu maszyny lub konieczności interwencji operatora. Główne obszary wdrożeń to:

• Branża Automotive: Monitorowanie stanu linii zrobotyzowanych i stanowisk spawalniczych.
• Systemy Pakowania: Sygnalizacja braku komponentów lub zatorów na liniach pakujących.
• Przenośniki i Logistyka: Ostrzeganie o ruchu taśmociągów w centrach dystrybucyjnych.
• Stacje Montażowe: Wizualizacja statusu procesu produkcyjnego na każdym etapie montażu.

Wskazówki Montażowe

Instalacja elementu świetlnego Harmony XVB jest intuicyjna i nie wymaga specjalistycznych narzędzi. Moduł montuje się bezpośrednio na jednostce bazowej poprzez system zatrzaskowy z blokadą, co zapewnia stabilne połączenie elektryczne i mechaniczne. Podczas montażu należy zwrócić uwagę na:

• Zakres temperatur: Urządzenie pracuje stabilnie w szerokim zakresie od -25°C do +50°C, co należy uwzględnić przy planowaniu lokalizacji masztu.
• Orientacja: Zapewnienie pionowego ustawienia kolumny gwarantuje optymalne rozproszenie światła w promieniu 360 stopni.
• Podłączenie elektryczne: Należy upewnić się, że napięcie zasilania jest zgodne ze specyfikacją (24 V), aby uniknąć uszkodzenia diod LED.

FAQ

1. Czy element XVBC5B5 zawiera źródło światła w zestawie?
Tak, produkt posiada zintegrowaną diodę LED, co eliminuje konieczność dokupowania osobnych żarówek i zwiększa niezawodność układu.

2. Czy mogę zmienić tryb świecenia z migającego na stały?
Ten konkretny model jest dedykowany do światła migającego. W ofercie Harmony XVB dostępne są również moduły światła ciągłego, jeśli aplikacja tego wymaga.

3. Jaki jest stopień ochrony tego modułu?
Produkt posiada stopień ochrony IP66, co oznacza pełną ochronę przed pyłem oraz ochronę przed silną strugą wody z dowolnego kierunku.
