Element stykowy płaski 3R z samokontrolą 1Z, montaż czołowy M22-AFK03SMC10 RMQ-Titan M22 | 180794 Eaton

Alternatywny kod produktu: M22-AFK03SMC10

Opis i Kluczowe Cechy

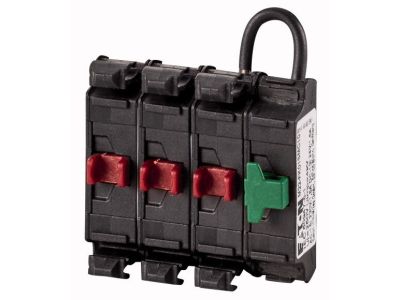

Element stykowy płaski 3R z samokontrolą 1Z (nr kat. 180794) firmy RMQ-Titan w serii M22 to zaawansowany komponent przeznaczony do aplikacji wymagających potwierdzenia stanu styków. Wyposażony w trzy styki rozwierne (3R) z funkcją wymuszonego otwarcia oraz zintegrowany obwód samokontroli, zapewnia bezpieczne rozłączanie obwodów w maszynach i instalacjach sterowanych przez wykwalifikowany personel. Montaż czołowy na dedykowanym adapterze M22-A ułatwia integrację z elementami uruchamiającymi serii M22.

• Styki rozwierne (3R) z wymuszonym otwarciem: Gwarantują bezpieczne rozłączenie obwodu nawet w przypadku zgrzania styków – zgodnie z wymaganiami IEC/EN 60947-5-1 – co jest kluczowe w układach zatrzymania awaryjnego i funkcji STO.
• Funkcja samokontroli (1Z): Dodatkowy styk sygnalizacyjny uruchamiany za pomocą elementu M22-XSMC umożliwia monitorowanie rzeczywistej pozycji styków głównych, zwiększając niezawodność diagnostyki systemu.
• Zaciski Cage Clamp: Beznarzędziowe, sprężynowe połączenie przewodów zapewnia szybki i pewny montaż oraz odporność na wibracje – skraca czas instalacji i redukuje ryzyko poluzowania połączeń.
• Skok elementu uruchamiającego 5,5 mm (maks. 5,8 mm): Precyzyjnie zdefiniowana siła i droga załączania zgodne z DIN EN 60947-5-1 K.5.4.1, co gwarantuje powtarzalność działania w cyklach łączeniowych.
• Montaż czołowy: Kompaktowa konstrukcja umożliwia łatwą integrację w panelach sterowniczych oraz w połączeniu z modułami przycisków i przełączników serii M22.

Zgodność z Normami

Element stykowy M22-AFK03SMC10 spełnia wymagania norm IEC/EN 60947-5-1 dotyczącej łączników niskonapięciowych dla obwodów sterowniczych i sygnalizacyjnych. Funkcja wymuszonego otwarcia jest zgodna z procedurą badania K.5.4.1 normy DIN EN 60947-5-1. Produkt posiada certyfikację CE.

Zastosowanie

Element stykowy z samokontrolą znajduje zastosowanie w układach wymagających wysokiego poziomu bezpieczeństwa i niezawodności sygnalizacji stanu styków. Polecany jest szczególnie do:

• Układów zatrzymania awaryjnego (STO) w maszynach produkcyjnych – styki rozwierne z wymuszonym otwarciem zapewniają bezpieczne odcięcie zasilania.
• Monitorowania pozycji styczników i przekaźników w pętlach sprzężenia zwrotnego – styk samokontroli potwierdza rozłączenie obwodu.
• Aplikacji z redundantnym nadzorem stanu łączników – np. w systemach bezpieczeństwa maszyn według kategorii 3 lub 4 (PL d/e).
• Automatyki budynkowej i przemysłowej, gdzie wymagana jest diagnostyka pozycji przełączników sterowniczych.

Wskazówki Montażowe

Montaż elementu stykowego może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Element mocuje się czołowo na adapterze M22-A, który następnie montuje się na płycie czołowej lub obudowie. Do podłączenia przewodów stosuj zaciski Cage Clamp; moment dokręcania oraz dopuszczalny przekrój przewodów należy sprawdzić w dokumentacji technicznej producenta. Po zamontowaniu elementu uruchamiającego M22-XSMC sprawdź poprawność działania samokontroli.

FAQ

• Czy element stykowy M22-AFK03SMC10 jest podświetlany? Nie, element stykowy nie posiada wbudowanego podświetlenia. W razie potrzeby sygnalizacji optycznej należy zastosować oddzielny moduł LED pasujący do serii M22.
• Jaki jest stopień ochrony (IP) tego elementu? Stopień ochrony nie został podany w udostępnionych danych katalogowych. Zalecamy zapoznanie się z dokumentacją techniczną lub skontaktowanie się z producentem w celu uzyskania tej informacji.
• Jak działa funkcja samokontroli? Funkcja samokontroli realizowana jest poprzez dodatkowy styk zwierny (1Z) wewnątrz elementu, który jest mechanicznie sprzężony ze stykami głównymi. Po zamontowaniu dedykowanego elementu uruchamiającego M22-XSMC styk samokontroli zmienia stan informując o pozycji (otwarciu) styków rozwiernych. Umożliwia to diagnostykę spójności działania w aplikacjach bezpieczeństwa.
