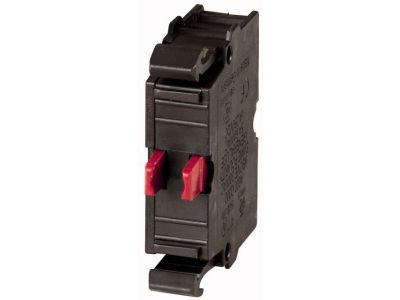

Element stykowy 1R mocowanie przód, M22-CK01 RMQ-Titan | 216385 Eaton

Opis i Kluczowe Cechy

Element stykowy M22-CK01 z prestiżowej serii RMQ-Titan producenta EATON to zaawansowany komponent automatyki przemysłowej, zaprojektowany z myślą o niezawodności w najbardziej wymagających środowiskach pracy. Produkt charakteryzuje się konfiguracją styków 1R (jeden styk rozwierny), co czyni go idealnym rozwiązaniem do obwodów bezpieczeństwa i sterowania. Dzięki zastosowaniu innowacyjnej technologii łączeniowej, element ten gwarantuje wysoką odporność na ścieranie oraz długą żywotność mechaniczną i elektryczną.

• Mocowanie z przodu: Konstrukcja przystosowana do szybkiego i stabilnego montażu czołowego, co znacząco skraca czas instalacji w panelach operatorskich.
• Seria RMQ-Titan: Przynależność do flagowej linii aparatury sterującej EATON zapewnia pełną kompatybilność z przyciskami, przełącznikami i lampkami sygnalizacyjnymi tej samej serii.
• Wysoka odporność: Element został zaprojektowany tak, aby wytrzymać silne udary oraz wibracje, co jest kluczowe w maszynach przemysłowych generujących duże obciążenia dynamiczne.
• Bezpieczeństwo eksploatacji: Zintegrowany układ połączeń ochronnych podwyższa standardy bezpieczeństwa i dostępności instalacji.

Zgodność z Normami

Produkt spełnia rygorystyczne normy międzynarodowe, co potwierdza jego przydatność do użytku w globalnych projektach inżynieryjnych. Seria RMQ-Titan, do której należy element M22-CK01, charakteryzuje się stopniami ochrony IP67 oraz IP69K (w połączeniu z odpowiednimi napędami), co oznacza całkowitą pyłoszczelność oraz odporność na mycie pod wysokim ciśnieniem i w wysokiej temperaturze. Zgodność z normami IEC/EN 60947 zapewnia, że parametry elektryczne są stabilne i powtarzalne w całym cyklu życia produktu.

Zastosowanie

Element stykowy EATON M22-CK01 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Tablicach rozdzielczych: Jako kluczowy element systemów sterowania i sygnalizacji w rozdzielnicach niskiego napięcia.
• Pulpitach operatorskich: Umożliwia precyzyjne sterowanie procesami technologicznymi w przemyśle ciężkim i spożywczym.
• Maszynach i urządzeniach: Idealny do aplikacji wymagających wysokiej niezawodności, gdzie występują trudne warunki środowiskowe, takie jak wilgoć czy zapylenie.
• Systemach bezpieczeństwa: Dzięki stykowi rozwiernemu (NC), element może być wykorzystywany w obwodach zatrzymania awaryjnego i blokadach.

Wskazówki Montażowe

Montaż elementu M22-CK01 powinien być przeprowadzony zgodnie z dokumentacją techniczną producenta. Dzięki systemowi mocowania z przodu, element zatrzaskuje się bezpośrednio na łączniku mocującym M22-A lub M22-A4. Należy zwrócić uwagę na odpowiednie dokręcenie zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się punktów styku. Zaleca się stosowanie przewodów o przekrojach zgodnych ze specyfikacją, co gwarantuje optymalne przewodzenie prądu i odporność na wyrwanie przewodu z zacisku.

FAQ

• Czy element M22-CK01 jest kompatybilny z innymi seriami EATON? Produkt jest dedykowany do serii RMQ-Titan (M22) i zapewnia pełną synergię z napędami i akcesoriami z tej linii.
• Jaki jest stopień ochrony tego elementu? Sam element stykowy montowany jest wewnątrz obudowy lub panelu, natomiast cała seria RMQ-Titan pozwala na uzyskanie stopnia ochrony IP67/IP69K od strony czołowej.
• Czy styk 1R oznacza styk rozwierny? Tak, oznaczenie 1R (lub 1NC) informuje, że jest to jeden styk normalnie zamknięty, który otwiera się w momencie aktywacji przycisku.
