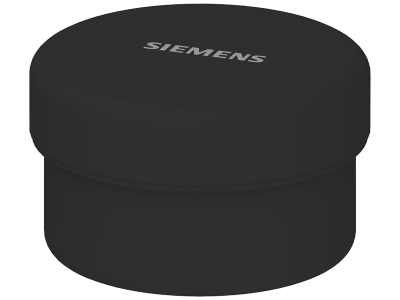

Element przyłączeniowy SIRIUS 8WD fi 70, z pokrywą, montaż do kątownika lub cokołu, zaciski spręż. | 8WD4408-0AE Siemens

Alternatywny kod produktu: 8WD44080AE

Opis i Kluczowe Cechy

Element przyłączeniowy SIRIUS 8WD o średnicy 70 mm (symbol 8WD4408-0AE) firmy Siemens przeznaczony do kolumn sygnalizacyjnych. Wyposażony w czarną pokrywę zamykającą oraz zaciski sprężynowe, umożliwia szybkie i bezpieczne podłączenie przewodów bez użycia narzędzi. Montaż odbywa się do kątownika lub cokołu, co daje elastyczność w aranżacji przestrzeni instalacyjnej. Dzięki modułowej budowie systemu 8WD kolumnę można łatwo rozbudowywać o kolejne elementy.

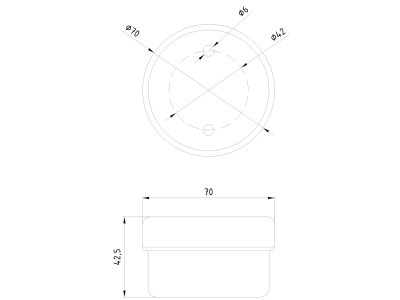

• Średnica 70 mm: zapewnia kompatybilność z kolumnami sygnalizacyjnymi SIRIUS 8WD oraz łatwy dostęp do przyłączy.
• Zaciski sprężynowe: umożliwiają bezproblemowe i pewne łączenie przewodów bez konieczności stosowania narzędzi, co skraca czas instalacji.
• Pokrywa zamykająca (czarna): chroni wnętrze przed przypadkowym dotykiem i zabrudzeniami, podnosząc bezpieczeństwo użytkowania.
• Montaż do kątownika lub cokołu: daje swobodę wyboru miejsca instalacji – zarówno na podłodze, jak i na konstrukcji kątowej.
• Modułowość systemu 8WD: umożliwia łatwą rozbudowę kolumny sygnalizacyjnej o dodatkowe moduły (sygnalizatory, przyciski, elementy komunikacyjne).

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. Stosowanie zgodnie z dokumentacją techniczną producenta gwarantuje bezpieczną i niezawodną pracę w ramach systemu SIRIUS 8WD.

Zastosowanie

Element przyłączeniowy służy jako baza montażowa i przyłączeniowa dla kolumn sygnalizacyjnych SIRIUS 8WD w różnych środowiskach przemysłowych i komercyjnych.

• Montaż kolumn sygnalizacyjnych na podłodze (cokół) lub na konstrukcji kątowej – idealny do sygnalizacji stanów maszyn i linii produkcyjnych.
• Tworzenie stacji przywoławczych i paneli sygnalizacyjnych w halach magazynowych oraz na terenach otwartych (z odpowiednią ochroną zewnętrzną).
• Podstawa dla modułów optycznych i akustycznych – umożliwia łatwe podłączenie zasilania i sygnałów sterujących.
• Rozbudowa istniejących kolumn sygnalizacyjnych w systemach automatyki budynkowej i przemysłowej – dodawanie kolejnych segmentów bez konieczności demontażu całości.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Element mocuje się do kątownika lub cokołu za pomocą odpowiednich śrub (nie dołączonych) – zaleca się stosowanie elementów mocujących o wytrzymałości odpowiadającej ciężarowi całej kolumny. Przewody podłącza się do zacisków sprężynowych, zachowując przekrój zgodny z dokumentacją techniczną (zalecany zakres przekrojów dostępny w dokumentacji). Po zakończeniu montażu należy zamknąć pokrywę i sprawdzić poprawność połączeń.

FAQ

• Czy element przyłączeniowy posiada podświetlenie? Nie, jest to element przyłączeniowy z pokrywą, nie zawiera źródeł światła. Służy wyłącznie do podłączenia i montażu kolumny sygnalizacyjnej.
• Jaki stopień ochrony IP ma ten element? Producent nie podaje w dostępnych danych konkretnego stopnia IP. W typowych zastosowaniach wewnętrznych (rozdzielnice, hale) przyjmuje się IP20 dla elementów montowanych na stałe. W przypadku instalacji w trudnych warunkach należy skonsultować się z dokumentacją techniczną kolumny oraz dobrać odpowiednią osłonę zewnętrzną.
• Czy można montować element w pozycji odwróconej? Element przeznaczony do montażu podłogowego (na cokole) lub kątowego – montaż zgodnie z instrukcją producenta. Montaż w innej orientacji (np. sufitowy) może wymagać dodatkowej oceny konstrukcyjnej i nie jest zalecany.
