Elektroniczny układ zasilający HTM 105/230-240V | 4050300442334 Ledvance

Opis i Kluczowe Cechy

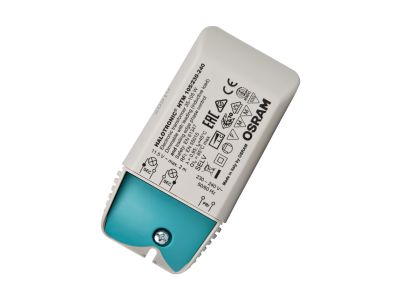

Elektroniczny układ zasilający HTM 105 (numer katalogowy 4050300442334) przeznaczony do napięcia wejściowego 230-240 V AC o częstotliwości 50-60 Hz. Dzięki sprawności energetycznej na poziomie 91% minimalizuje straty ciepła, co przekłada się na długą żywotność podłączonych lamp i oszczędność energii. Kompaktowa konstrukcja ułatwia instalację w warunkach ograniczonej przestrzeni. Układ jest ściemnialny za pomocą regulatorów fazowych (zbocze narastające i opadające), co pozwala na elastyczne sterowanie natężeniem światła.

• Sprawność 91% (zgodnie z ErP 2012/1194/EC): bardzo niskie straty mocy – mniejsze nagrzewanie się układu i niższe rachunki za prąd.
• Ściemnialny (regulator fazowy): możliwość płynnej regulacji jasności, odpowiedni do nastrojowego oświetlenia w salonach, restauracjach i klubach.
• Elektroniczna ochrona przed zwarciem, przeciążeniem i przegrzaniem: automatyczne, odwracalne odcięcie zasilania w razie awarii – zabezpiecza lampę i instalację.
• Izolacja elektryczna między uzwojeniem pierwotnym a wtórnym: gwarantuje bezpieczeństwo użytkowania i oddzielenie galwaniczne.
• Kompaktowa, funkcjonalna konstrukcja z uchwytem odciążającym: idealna do montażu w ciasnych oprawach meblowych lub puszkach, uchwyt odciąża przewody przed wyrwaniem.

Zgodność z Normami

Produkt spełnia wymagania norm: PN-EN 61347 (bezpieczeństwo), EN 61547 (odporność), PN-EN 55015 / CISPR 15 (tłumienie radiozakłóceń), PN-EN 55022 (emisja zakłóceń) oraz PN-EN 61000-3-2 (harmoniczne prądu). Ponadto jest zgodny z rozporządzeniem ErP 2012/1194/EC w zakresie efektywności energetycznej. Certyfikat CE potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Elektroniczny układ zasilający HTM 105 został zaprojektowany do zasilania i ściemniania odbiorników oświetleniowych, szczególnie w miejscach wymagających wysokiej estetyki i elastycznego sterowania światłem. Sprawdza się w instalacjach, gdzie liczy się mały rozmiar i niskie straty mocy.

• Oświetlenie efektowe i akcentujące w salonach, restauracjach i pomieszczeniach klubowych.
• Oprawy meblowe wpuszczane i montowane na powierzchni – w kuchniach, gabinetach, hotelach.
• Oświetlenie obiektów handlowych (sklepy, butiki) i pomieszczeń konferencyjnych.
• Sceniczne lub dekoracyjne oświetlenie punktowe wymagające regulacji jasności.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów przyłączeniowych należy dobrać do przewidywanego obciążenia zgodnie z obowiązującymi normami. Urządzenie wyposażono w uchwyt odciążający dla różnych typów przewodów – należy go odpowiednio dokręcić, aby zapobiec wyrwaniu. Ze względu na kompaktową budowę zapewnij odpowiednią wentylację wokół układu, aby nie przekroczyć dopuszczalnej temperatury pracy. W przypadku podłączania regulatora fazowego postępuj zgodnie z instrukcją producenta regulatora.

FAQ

• Czy układ jest ściemnialny? Tak, można go ściemniać za pomocą regulatora fazowego zarówno ze zboczem narastającym, jak i opadającym (standardowe regulatory do żarówek lub LED). Uwaga – nie jest przeznaczony do ściemniaczy bez fazy (PWM) ani do ściemniaczy cyfrowych (DALI).
• Jakie zabezpieczenia posiada? Układ wyposażono w elektroniczne, odwracalne zabezpieczenie przed zwarciem, przeciążeniem i przegrzaniem. Po usunięciu usterki samoczynnie wznawia pracę.
• Czy mogę go stosować z lampami LED 12 V? HTM 105 jest transformatorem elektronicznym – wymaga odbiorników przystosowanych do napięcia wyjściowego (nie podano w danych). Przed podłączeniem sprawdź parametry odbierającego źródła światła (napięcie, moc).
