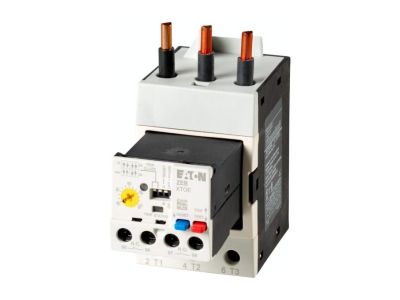

Elektroniczny przekaźnik przeciążeniowy 20-100A, ZEB150-100/KK | 136508 Eaton

Alternatywny kod produktu: ZEB150-100/KK

Opis i Kluczowe Cechy

Elektroniczny przekaźnik przeciążeniowy ZEB150-100/KK (numer katalogowy 136508) to zaawansowane urządzenie ochronne dedykowane do silników elektrycznych. Oferuje szerokozakresową ochronę przeciążeniową w zakresie 20–100 A ze współczynnikiem 5:1, co pozwala na elastyczne dopasowanie do różnych odbiorników bez konieczności wymiany przekaźnika. Dzięki regulowanym klasom wyzwalania (CLASS) można precyzyjnie skonfigurować charakterystykę czasowo-prądową dla silników o zróżnicowanej dynamice rozruchu.

• Zakres prądowy 20–100 A (5:1): Szeroki zakres regulacji umożliwia stosowanie jednego modelu do różnych silników, redukując koszty magazynowania i upraszczając dobór.
• Ochrona przed brakiem fazy i asymetrią: Zabezpiecza silnik przed uszkodzeniami wynikającymi z nieprawidłowego zasilania, zwiększając niezawodność instalacji.
• Regulowane klasy wyzwalania (CLASS): Umożliwiają dostosowanie czasu zadziałania do rodzaju rozruchu – od lekkiego do ciężkiego, co chroni silnik bez zbędnych wyłączeń.
• Resetowanie automatyczne/ręczne: Po usunięciu usterki przekaźnik może samoczynnie powrócić do stanu gotowości lub wymagać interwencji operatora – w zależności od potrzeb aplikacji.
• Elektroniczna, bezinwazyjna detekcja przeciążeń: Dokładny pomiar prądu bez konieczności przewlekania przewodów przez okno zwarciowe, co ułatwia montaż i zmniejsza straty mocy.

Zgodność z Normami

Przekaźnik ZEB150-100/KK spełnia wymagania normy IEC 60947-4-1 dotyczącej aparatury łączeniowej i sterowniczej do silników. Posiada dopuszczenie ATEX oraz certyfikaty UL/CSA, co potwierdza jego bezpieczeństwo w eksploatacji zarówno w strefach zagrożonych wybuchem, jak i na rynkach amerykańskich. Urządzenie posiada oznakowanie CE.

Zastosowanie

Elektroniczny przekaźnik przeciążeniowy przeznaczony jest do ochrony trójfazowych silników asynchronicznych w instalacjach przemysłowych i komercyjnych. Sprawdza się w układach sterowania wymagających niezawodnego odcięcia zasilania w przypadku przeciążeń, asymetrii lub zaniku fazy.

• Ochrona silników pomp, wentylatorów, sprężarek i przenośników przed przeciążeniem i uszkodzeniami mechanicznymi.
• Integracja z układami automatyki budynkowej (BMS) dzięki sygnalizacji stanu i możliwości zdalnego resetu.
• Zabezpieczenie urządzeń w strefach ATEX (zgodnie z dopuszczeniem) – np. w przemyśle chemicznym, młynarskim czy petrochemicznym.
• Współpraca ze stycznikami i układami rozruchowymi jako element ochrony nadprądowej w szafach sterowniczych.

Wskazówki Montażowe

Montaż przekaźnika ZEB150-100/KK może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Urządzenie nie wymaga dodatkowej szyny montażowej – dostosowane jest do bezpośredniego mocowania w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów przyłączeniowych należy dobrać do rzeczywistego prądu obciążenia oraz odpowiedniej klasy wyzwalania (CLASS). Momenty dokręcania zacisków stosuj zgodnie z dokumentacją techniczną producenta. Po instalacji wykonaj próbę zadziałania sprawdzając poprawność ustawień zakresu prądowego i trybu resetowania.

FAQ

• Jaki jest zakres regulacji prądu w przekaźniku ZEB150-100/KK? Zakres prądowy wynosi od 20 A do 100 A, a dokładna wartość ustawiana jest za pomocą pokrętła. Dzięki szerokiej skali jeden model pokrywa wiele silników.
• Czy przekaźnik można zresetować automatycznie? Tak, urządzenie oferuje dwa tryby resetu – automatyczny (samoczynne załączenie po ustąpieniu usterki) oraz ręczny (wymaga naciśnięcia przycisku). Wybór trybu zależy od wymogów konkretnej aplikacji.
• Jakie zabezpieczenia oferuje przekaźnik poza przeciążeniem? Oprócz ochrony przeciążeniowej (z regulowaną klasą wyzwalania CLASS) urządzenie wykrywa zanik fazy oraz asymetrię międzyfazową. Chroni to silnik przed pracą na dwóch fazach, która grozi przegrzaniem i uszkodzeniem uzwojeń.
