Ekranowana głowica konektorowa kątowa 630A /1250A 3x(K480TB-21-95.240) 95-240mm2 12/20kV | 76161 Nexans

Opis i Kluczowe Cechy

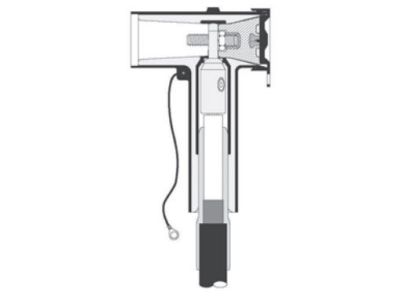

Ekranowana głowica konektorowa kątowa typu K480TB to zaawansowane rozwiązanie od renomowanego producenta Nexans, zaprojektowane do profesjonalnych zakończeń kabli o izolacji polimerowej w sieciach średniego napięcia. Zestaw 3x(K480TB-21-95.240) obsługuje szeroki zakres przekrojów żył roboczych od 95 mm² do 240 mm², co zapewnia wyjątkową elastyczność podczas prac instalacyjnych. Przekrój znamionowy wynoszący do 240 mm² pozwala na stabilne przesyłanie energii przy prądzie znamionowym 630 A, a przy zastosowaniu odpowiednich sworzni miedzianych, obciążalność może wzrosnąć nawet do 1250 A.

• Napięcie znamionowe: Przystosowana do pracy w systemach 12/20 kV (napięcie maksymalne Um do 24 kV).
• Ekranowanie: Zewnętrzna warstwa z gumy przewodzącej EPDM zapewnia pełne ekranowanie, co gwarantuje bezpieczeństwo personelu i eliminuje ryzyko wyładowań niezupełnych.
• Trwałość: Wykonanie z wysokiej jakości elastomeru odpornego na starzenie i trudne warunki środowiskowe.
• Weryfikacja napięcia: Wyposażona w punkt pomiarowy VD, umożliwiający sprawdzenie obecności napięcia bez konieczności demontażu głowicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla zapewnienia niezawodności w infrastrukturze krytycznej. Głowice Nexans spełniają wymagania normy CENELEC HD 629.1, która określa parametry techniczne dla osprzętu kablowego na napięcia od 3,6/6(7,2) kV do 20,8/36(42) kV. Każdy element zestawu przechodzi rygorystyczną kontrolę jakości, co potwierdza zgodność z europejskimi standardami bezpieczeństwa energetycznego.

Zastosowanie

Głowice kątowe K480TB znajdują szerokie zastosowanie w nowoczesnej energetyce zawodowej oraz przemysłowej. Są dedykowane do łączenia kabli SN z rozdzielnicami w izolacji gazowej SF6, transformatorami oraz silnikami wyposażonymi w przepusty typu C (zgodne z EN 50180 i EN 50181). Dzięki kompaktowej budowie kątowej, idealnie sprawdzają się w miejscach o ograniczonej przestrzeni montażowej, takich jak prefabrykowane stacje transformatorowe czy szafy kablowe w zakładach przemysłowych.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem bezawaryjnej pracy systemu. Przed przystąpieniem do prac należy upewnić się, że kabel jest odpowiednio przygotowany, a warstwa półprzewodząca usunięta zgodnie z instrukcją producenta. Kluczowe aspekty montażu obejmują:

• Czystość: Wszystkie elementy izolacyjne muszą być wolne od zanieczyszczeń; należy używać dołączonego smaru silikonowego w celu ułatwienia nasunięcia głowicy i wyparcia powietrza.
• Moment dokręcania: Sworzeń łączący oraz końcówka śrubowa muszą zostać dokręcone z odpowiednim momentem, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się złącza.
• Uziemienie: Ekran zewnętrzny głowicy oraz ekran kabla muszą zostać poprawnie połączone z systemem uziemiającym obiektu.

FAQ

• Czy głowica pasuje do kabli miedzianych i aluminiowych? Tak, dołączone końcówki śrubowe są bimetaliczne i obsługują zarówno żyły aluminiowe, jak i miedziane w zakresie 95-240 mm².
• Jaki jest typ przepustu wymagany do tej głowicy? Głowica K480TB jest kompatybilna z przepustami zewnętrznymi typu C (630A/1250A) wg normy EN 50181.
• Czy zestaw zawiera wszystkie elementy dla trzech faz? Tak, oznaczenie 3x wskazuje, że opakowanie zawiera kompletny osprzęt do zakończenia trzech faz kabla SN.
