Ekranowana głowica konektorowa kątowa 630A /1250A 3x(K480TB-18-50.150) 50-150mm2 12/20kV 76150 | 3x(K480TB-18-50.150) Nexans

Opis i Kluczowe Cechy

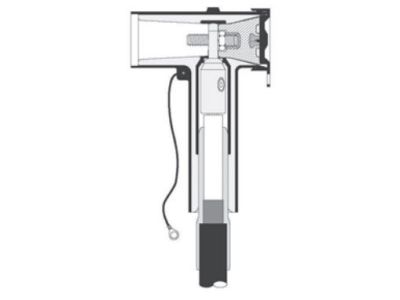

Ekranowana głowica konektorowa kątowa typu K480TB marki Nexans to zaawansowane rozwiązanie przeznaczone do zakańczania kabli o izolacji polimerowej w rozdzielnicach średniego napięcia z izolacją gazową SF6. Zestaw 3x(K480TB-18-50.150) został zaprojektowany do pracy w systemach o napięciu znamionowym 12/20 kV (Umax 24 kV). Kluczową cechą produktu jest jego uniwersalność prądowa – standardowo głowica obsługuje prąd ciągły o natężeniu 630 A, jednak przy zastosowaniu odpowiedniego sworznia miedzianego i tulei typu C, wydajność prądowa może zostać zwiększona do 1250 A. Konstrukcja oparta na wysokiej jakości gumie EPDM zapewnia pełną szczelność oraz ciągłość ekranowania, co eliminuje ryzyko wyładowań niezupełnych i zwiększa bezpieczeństwo personelu obsługującego rozdzielnię.

• Szeroki zakres przekrojów: Obsługa żył roboczych o przekroju od 50 mm² do 150 mm² dzięki zastosowaniu śrubowych końcówek kablowych.
• Ekranowanie zewnętrzne: Gruba warstwa przewodzącego EPDM gwarantuje bezpieczny dotyk powierzchni głowicy podczas pracy pod napięciem.
• Wysoka wytrzymałość: Produkt odporny na trudne warunki środowiskowe, wilgoć oraz zanieczyszczenia.
• Zintegrowany punkt testowy: Pozwala na bezpieczne sprawdzenie obecności napięcia bez konieczności demontażu głowicy.

Zgodność z Normami

Głowice konektorowe Nexans z serii 480TB są projektowane i testowane zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje ich niezawodność w infrastrukturze krytycznej. Produkt spełnia wymagania normy CENELEC HD 629.1, która określa parametry techniczne dla osprzętu kablowego na napięcia od 3,6/6(7,2) kV do 20,8/36(42) kV. Dodatkowo, komponenty są zgodne z normą IEC 60502-4, co potwierdza ich wysoką jakość wykonania oraz odporność na cykle obciążeniowe i zwarciowe.

Zastosowanie

Produkt znajduje szerokie zastosowanie w energetyce zawodowej oraz przemyśle ciężkim. Jest dedykowany do łączenia kabli SN z transformatorami, silnikami oraz rozdzielnicami wyposażonymi w przepusty zewnętrzne typu C (zgodne z EN 50180 i EN 50181). Dzięki kątowej budowie, głowica idealnie sprawdza się w miejscach o ograniczonej przestrzeni montażowej, gdzie wymagane jest precyzyjne i kompaktowe podejście kablem do urządzenia. Jest to rozwiązanie powszechnie stosowane w farmach wiatrowych, stacjach GPZ oraz dużych zakładach produkcyjnych.

Wskazówki Montażowe

Prawidłowy montaż głowicy K480TB jest kluczowy dla zachowania parametrów izolacyjnych układu. Przed przystąpieniem do prac należy upewnić się, że kabel został odpowiednio przygotowany, a warstwa półprzewodząca usunięta zgodnie z instrukcją producenta. Należy zwrócić szczególną uwagę na:

• Czystość: Wszystkie elementy izolacyjne muszą być wolne od zanieczyszczeń; należy używać dołączonych chusteczek czyszczących.
• Smarowanie: Użycie silikonowego smaru montażowego jest niezbędne do prawidłowego nasunięcia korpusu głowicy na izolację kabla i przepust.
• Moment dokręcania: Śrubowe końcówki kablowe należy dokręcać aż do zerwania łba śruby, co gwarantuje optymalny docisk styku elektrycznego.
• Uziemienie: Ekran zewnętrzny głowicy musi zostać trwale połączony z systemem uziemiającym obiektu.

FAQ

Czy głowica K480TB może pracować w zanurzeniu?
Tak, po prawidłowym montażu i uszczelnieniu, głowica jest w pełni wodoszczelna i może pracować w warunkach okresowego zalania, co jest istotne w przypadku zalanych kanałów kablowych.

Czy zestaw zawiera końcówki kablowe?
Tak, zestaw 3x(K480TB-18-50.150) zawiera uniwersalne końcówki śrubowe obsługujące zakres przekrojów od 50 do 150 mm², co eliminuje konieczność używania prasek hydraulicznych.

Jaka jest różnica między 630A a 1250A w tym modelu?
Standardowa obciążalność wynosi 630A przy połączeniu z przepustem typu C. Osiągnięcie 1250A wymaga zastosowania specjalnego osprzętu łączącego i odpowiednio dobranych szyn lub kabli o większym przekroju.
