Ekran ochronny zacisków SIRCO 200-250, SIRCOVER CD 250-400, 3P, IP20, góra, dół | 26943021 Socomec

Opis i Kluczowe Cechy

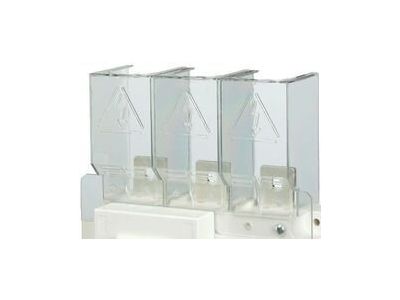

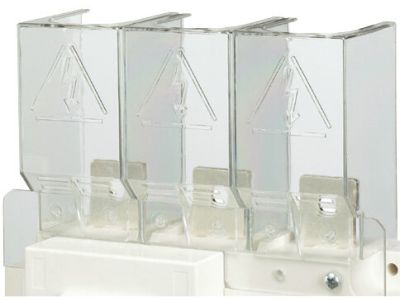

Ekran ochronny zacisków o numerze katalogowym 26943021 to dedykowane akcesorium marki Socomec, zaprojektowane w celu podniesienia standardów bezpieczeństwa w rozdzielnicach elektrycznych. Produkt jest w pełni kompatybilny z rozłącznikami izolacyjnymi serii SIRCO (zakres prądowy 200-250 A) oraz SIRCOVER CD (zakres prądowy 250-400 A). Głównym zadaniem ekranu jest zapewnienie stopnia ochrony IP20, co oznacza skuteczną barierę przed przypadkowym dotykiem części czynnych palcem lub przedmiotami o średnicy powyżej 12,5 mm.

• Konfiguracja 3-biegunowa (3P): Ekran został precyzyjnie dopasowany do aparatów trójfazowych, gwarantując pełne pokrycie zacisków przyłączeniowych.
• Wszechstronność montażu: Konstrukcja pozwala na instalację zarówno na górnych, jak i dolnych zaciskach aparatu, co umożliwia kompleksową osłonę torów prądowych.
• Trwałość materiałowa: Wykonany z wysokiej jakości tworzywa izolacyjnego, odpornego na wysokie temperatury i starzenie, co jest kluczowe w wymagających środowiskach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami dotyczącymi osprzętu do aparatury łączeniowej niskiego napięcia. Zapewnienie stopnia ochrony IP20 jest zgodne z normą PN-EN 60529, co jest niezbędnym wymogiem przy certyfikacji rozdzielnic i sterownic niskiego napięcia. Stosowanie oryginalnych akcesoriów Socomec gwarantuje zachowanie pełnych parametrów izolacyjnych deklarowanych przez producenta dla rozłączników serii SIRCO i SIRCOVER.

Zastosowanie

Ekran ochronny znajduje zastosowanie wszędzie tam, gdzie wymagane jest zachowanie najwyższych standardów bezpieczeństwa eksploatacji. Jest niezbędnym elementem w:

• Rozdzielnicach głównych i obiektowych w budownictwie przemysłowym.
• Systemach przełączania zasilania (ATS/MTS) opartych na aparatach SIRCOVER CD.
• Układach zasilania maszyn, gdzie występuje ryzyko przypadkowego kontaktu personelu z zaciskami pod napięciem.
• Instalacjach prądu przemiennego (AC) do 690 V oraz obwodach prądu stałego (DC).

Wskazówki Montażowe

Montaż ekranu ochronnego 26943021 jest intuicyjny i nie wymaga specjalistycznych narzędzi, jednak powinien być przeprowadzony przy zachowaniu procedur bezpieczeństwa. Przed przystąpieniem do prac należy upewnić się, że obwód jest odłączony od zasilania. Ekran należy nasunąć na zaciski rozłącznika aż do momentu zablokowania w dedykowanych gniazdach obudowy aparatu. Należy pamiętać, aby przed montażem ekranu dokręcić przewody z odpowiednim momentem obrotowym, zgodnie z dokumentacją techniczną rozłącznika SIRCO/SIRCOVER, ponieważ po założeniu osłony dostęp do śrub zaciskowych będzie ograniczony.

FAQ

• Czy jeden zestaw zawiera osłony na górę i dół? Produkt sprzedawany jest jako pojedynczy ekran. Aby zabezpieczyć zarówno zaciski górne, jak i dolne w rozłączniku 3-biegunowym, należy zamówić dwie sztuki.
• Czy ekran pasuje do wersji 4-biegunowej? Nie, ten konkretny model (26943021) jest dedykowany do aparatów 3-biegunowych (3P). Dla wersji 4P należy dobrać odpowiedni odpowiednik.
• Czy osłona wpływa na chłodzenie zacisków? Konstrukcja ekranu została zoptymalizowana tak, aby zapewniać ochronę IP20 przy jednoczesnym zachowaniu naturalnej konwekcji powietrza, co zapobiega nadmiernemu przegrzewaniu się punktów styku.
