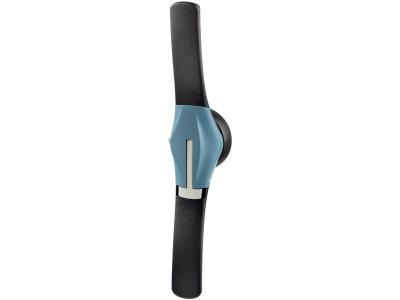

Dźwignia napędu S4, I-0 czarna zewnętrzna IP65 Fuser.800-1250 Sirco 800-1800 | 14433111 Socomec

Opis i Kluczowe Cechy

Dźwignia napędu zewnętrznego typu S4 to zaawansowane akcesorium sterownicze zaprojektowane przez renomowaną firmę Socomec, dedykowane do współpracy z rozłącznikami izolacyjnymi oraz rozłącznikami bezpiecznikowymi o wysokich prądach znamionowych. Produkt charakteryzuje się dwustanową sygnalizacją położenia styków I-0 (Załącz/Wyłącz), co pozwala na jednoznaczną identyfikację stanu pracy urządzenia. Wykonanie w kolorze czarnym nadaje jej profesjonalny, przemysłowy wygląd, a ergonomiczny kształt ułatwia operowanie aparatem nawet w rękawicach ochronnych. Kluczowym atutem jest stopień ochrony IP65, który oznacza pełną pyłoszczelność oraz wysoką odporność na silne strumienie wody, co jest niezbędne w wymagających środowiskach przemysłowych. Dźwignia została zoptymalizowana pod kątem współpracy z seriami Fuser (zakres 800-1250 A) oraz Sirco (zakres 800-1800 A), zapewniając precyzyjne przeniesienie momentu obrotowego na mechanizm napędowy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Spełnia wymagania normy IEC 60529 w zakresie stopnia ochrony obudowy (IP65), co potwierdza jego przydatność do montażu na elewacjach rozdzielnic narażonych na trudne warunki atmosferyczne lub zapylenie. Ponadto, jako integralna część systemu napędowego Socomec, wspiera zgodność całego zestawu z normą IEC 60947-3 dotyczącą rozłączników, odłączników i zestawów bezpiecznikowych.

Zastosowanie

Dźwignia S4 znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz automatyki przemysłowej. Jest idealnym rozwiązaniem do:

• Głównych rozdzielnic niskiego napięcia w zakładach produkcyjnych, gdzie wymagane jest bezpieczne sterowanie z zewnątrz szafy.
• Systemów zasilania awaryjnego i układów SZR opartych na aparatach Sirco.
• Zabezpieczeń wielkoprądowych w centrach danych i obiektach infrastrukturalnych wykorzystujących serię Fuser.
• Instalacji zewnętrznych lub pracujących w środowisku o podwyższonej wilgotności, dzięki uszczelnieniu klasy IP65.

Wskazówki Montażowe

Prawidłowy montaż dźwigni jest kluczowy dla zachowania deklarowanego stopnia ochrony oraz płynności operacji mechanicznych. Należy zwrócić uwagę na następujące aspekty:

• Otworowanie: Wykonanie otworu w drzwiach rozdzielnicy musi być zgodne z szablonem montażowym producenta, aby zapewnić centryczność względem wałka napędowego.
• Uszczelnienie: Przed dokręceniem śrub mocujących należy upewnić się, że uszczelka obwodowa przylega płasko do powierzchni drzwi, co gwarantuje szczelność IP65.
• Długość wałka: Wałek napędowy łączący aparat z dźwignią musi być docięty na odpowiednią długość, uwzględniając głębokość szafy i głębokość osadzenia w dźwigni.
• Moment dokręcania: Śruby montażowe powinny być dokręcone z odpowiednią siłą, aby zapobiec poluzowaniu pod wpływem wibracji, jednocześnie nie uszkadzając struktury drzwi.

FAQ

• Czy dźwignia posiada możliwość blokowania na kłódkę? Tak, standardowe dźwignie typu S4 od Socomec umożliwiają blokowanie w pozycji OFF (0), co jest kluczowe dla procedur LOTO (Lockout/Tagout).
• Czy produkt pasuje do mniejszych rozłączników Sirco? Niniejszy model (14433111) jest dedykowany do dużych jednostek Sirco 800-1800 A oraz Fuser 800-1250 A. Dla mniejszych prądów należy dobrać dźwignię typu S1 lub S2.
• Co oznacza stopień ochrony IP65 w tym przypadku? Oznacza to, że po zamontowaniu na drzwiach szafy, wnętrze rozdzielnicy pozostaje chronione przed wnikaniem pyłu oraz wody lanej strugą z dowolnej strony.
