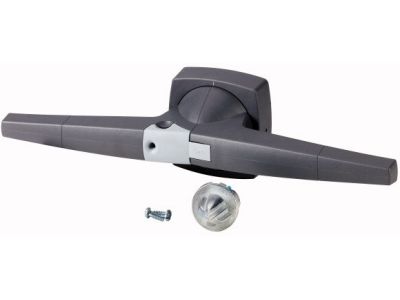

Dźwignia napędu montaż na drzwi, typ D/P, 14mm, K6DG/P, szara DMV | 1818064 Eaton

Alternatywny kod produktu: K6DG/P

Opis i Kluczowe Cechy

Dźwignia napędu montaż na drzwi DMV, model K6DG/P, to mechaniczny element sterujący umożliwiający wygodne obsługiwanie aparatury modułowej zamontowanej wewnątrz rozdzielnicy bez konieczności otwierania drzwi. Dźwignia wyposażona w wałek napędowy o średnicy 14 mm oraz zapięcie pałąkowe zapewnia pewne i trwałe połączenie z aparatem. Wykonana w kolorze szarym (DMV), stanowi estetyczne i funkcjonalne uzupełnienie każdej szafy sterowniczej.

• Typ D/P: Umożliwia montaż w wersji prawej (D) lub lewej (P) – elastyczne dopasowanie do konstrukcji drzwi rozdzielnicy.
• Wałek napędowy 14 mm: Precyzyjne przeniesienie ruchu na aparat wewnętrzny, zapewniające stabilną i powtarzalną pracę.
• Zapięcie pałąkowe: Solidne mocowanie dźwigni do wałka, eliminujące ryzyko przypadkowego rozłączenia podczas eksploatacji.
• Kolor szary DMV: Spójny wygląd z typowymi rozdzielnicami i obudowami modułowymi, zachowanie estetyki instalacji.
• Prosty montaż na drzwiach: Szybkie i intuicyjne instalowanie bez potrzeby modyfikacji konstrukcji szafy – oszczędność czasu podczas aranżacji rozdzielnicy.

Zgodność z Normami

Produkt przeznaczony do stosowania w rozdzielnicach i szafach sterowniczych zgodnych z ogólnymi wymaganiami norm europejskich. Dźwignia napędu jest elementem mechanicznym, nie podlega bezpośredniej certyfikacji elektrycznej; jej konstrukcja oparta jest na standardach DIN stosowanych w aparaturze modułowej. Producent deklaruje zgodność z wymogami dyrektyw UE oraz posiada oznaczenie CE.

Zastosowanie

Dźwignia napędu K6DG/P została zaprojektowana do zdalnego sterowania aparaturą modułową umieszczoną wewnątrz zamkniętej rozdzielnicy. Umożliwia obsługę bez otwierania drzwi, co zwiększa bezpieczeństwo i wygodę użytkowania. Sprawdza się w następujących scenariuszach:

• Sterowanie wyłącznikami głównymi i rozłącznikami w szafach przemysłowych i budynkowych.
• Wydawanie impulsów do styczników, przekaźników lub modułów PLC bez ingerencji we wnętrze szafy.
• Sygnalizacja stanu pracy (przełączanie sygnalizatorów, pól opisu) w centralach alarmowych i automatyce budynkowej.
• Zdalne załączanie/wyłączanie oświetlenia, gniazd czy siłowników w instalacjach inteligentnego budynku.

Wskazówki Montażowe

Montaż dźwigni napędu na drzwiach rozdzielnicy oraz podłączenie do aparatu modułowego powinny być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem wszelkich prac należy bezwzględnie odłączyć napięcie zasilania całej rozdzielnicy. Wałek napędowy o średnicy 14 mm należy dopasować do odpowiedniego gniazda w aparacie wewnętrznym, a zapięcie pałąkowe dokręcić zgodnie z dokumentacją producenta, aby zapewnić pewne i trwałe połączenie. Przekroje przewodów (w przypadku łączenia z elementami elektrycznymi) dobrać do spodziewanego obciążenia prądowego. Otwór w drzwiach rozdzielnicy powinien być wykonany zgodnie z zaleceniami producenta dźwigni.

FAQ

• Czy dźwignia jest podświetlana (LED)? Nie. Dźwignia K6DG/P jest czysto mechanicznym elementem sterującym – nie posiada własnego źródła światła ani podświetlenia. Do sygnalizacji wizualnej należy stosować oprawki LED montowane oddzielnie.
• Jaki stopień ochrony (IP) ma dźwignia? Producent nie podaje konkretnego stopnia ochrony IP dla tego elementu. Jako część mechaniczna montowana na drzwiach rozdzielnicy, jej szczelność zależy od uszczelnienia samej szafy; w standardowej rozdzielnicy wewnętrznej przyjmuje się ochronę IP20, chyba że obudowa zapewnia wyższy stopień.
• Czy dźwignia jest uniwersalna – pasuje do wszystkich aparatów modułowych? Dźwignia jest przeznaczona do współpracy z aparatami wyposażonymi w gniazdo wałka napędowego o średnicy 14 mm (typ D/P). Przed montażem należy sprawdzić kompatybilność z konkretnym modelem wyłącznika, stycznika lub przełącznika w specyfikacji producenta.
