Dźwignia napędu montaż na drzwi, typ D/P, 14mm, 14 K5DG/P, szary DMV | 1818058 Eaton

Alternatywny kod produktu: K5DG/P

Opis i Kluczowe Cechy

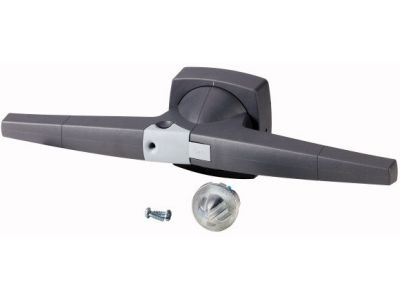

Dźwignia napędu DMV model K5DG/P (numer katalogowy 1818058) przeznaczona do montażu w drzwiach rozdzielnic, typu D/P (door/panel). Główny wałek napędowy o średnicy 14 mm pozwala na pewne mechaniczne połączenie z aparaturą modułową wewnątrz obudowy. Zapięcie pałąkowe oraz przetyczka zapewniają stabilne mocowanie i zabezpieczenie przed przypadkowym przestawieniem. Produkt w kolorze szarym, kompatybilny z wyłącznikami głównymi, przełącznikami czy stycznikami wymagającymi zdalnego sterowania z poziomu drzwi rozdzielnicy.

• Średnica wałka 14 mm: Uniwersalny wymiar pozwalający na współpracę z typowymi napędami wyłączników i przełączników modułowych.
• Montaż w drzwiach rozdzielnicy: Umożliwia wygodne i bezpieczne sterowanie obwodami bez konieczności otwierania obudowy.
• Zapięcie pałąkowe i przetyczka: Gwarantują pewne połączenie oraz blokadę przed niezamierzonym ruchem dźwigni podczas normalnej pracy.
• Kolor szary: Estetyczne dopasowanie do większości obudów elektrycznych i rozdzielnic.
• Solidna konstrukcja DMV: Produkt zaprojektowany z myślą o długotrwałej eksploatacji w środowisku przemysłowym i budynkowym.

Zgodność z Normami

Dźwignia spełnia ogólne wymagania norm europejskich oraz standardów DIN dotyczących akcesoriów do rozdzielnic. Posiada oznakowanie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Montaż w obudowach musi być wykonany zgodnie z dokumentacją producenta szafy i aparatury.

Zastosowanie

Dźwignia napędu DMV K5DG/P znajduje zastosowanie wszędzie tam, gdzie niezbędne jest zdalne uruchamianie lub wyłączanie obwodów bez otwierania drzwi rozdzielnicy. Szczególnie przydatna przy sterowaniu wyłącznikami głównymi, przełącznikami manewrowymi oraz stycznikami modułowymi.

• Sterowanie wyłącznikiem głównym instalacji – jedna dźwignia umożliwia szybkie odcięcie zasilania z zewnątrz.
• Przełączanie trybów pracy w szafach sterowniczych – np. wybór źródła zasilania (sieć/agregat).
• Ręczne załączanie i wyłączanie styczników w układach automatyki budynkowej i przemysłowej.
• Jako element systemu sygnalizacji pozycji przełącznika – widoczny wskaźnik położenia na drzwiach.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed pracą bezwzględnie odłącz napięcie w całej rozdzielnicy. Dźwignię należy zamontować w przygotowanym otworze w drzwiach obudowy, a następnie połączyć wałkiem napędowym z odpowiednią aparaturą wewnątrz (np. wyłącznikiem głównym). Zapięcie pałąkowe oraz przetyczka powinny być prawidłowo zablokowane. Moment dokręcania elementów mocujących – zgodnie z instrukcją producenta rozdzielnicy. Przekrój przewodów oraz dobór aparatury – według projektu instalacji.

FAQ

• Czy dźwignia nadaje się do montażu w każdych drzwiach rozdzielnicy? Dźwignia jest przystosowana do typowych otworów o średnicy 14 mm w drzwiach obudów spełniających normy DIN. Przed zakupem zalecamy sprawdzenie grubości drzwi oraz kompatybilności z wybraną aparaturą.
• Czy produkt jest odporny na wilgoć i kurz? Dźwignia przeznaczona jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic o stopniu ochrony IP odpowiednim dla danej obudowy. Sam element nie posiada deklarowanego stopnia IP – jego szczelność zależy od obudowy.
• Czy można użyć tej dźwigni do wyłącznika bezpieczeństwa? Tak, pod warunkiem że wyłącznik jest przystosowany do zdalnego napędu mechanicznego i posiada odpowiednią średnicę wałka. Dźwignia nie stanowi elementu zabezpieczającego – pełni rolę wyłącznie mechaniczną.
