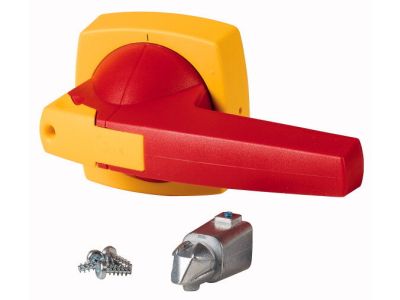

Dźwignia napędu montaż na drzwi, typ D/P, 10mm, K3DR/P, czerwono-żółta DMV | 1818096 Eaton

Alternatywny kod produktu: K3DR/P

Opis i Kluczowe Cechy

Dźwignia napędu K3DR/P DMV przeznaczona jest do montażu na drzwiach szaf sterowniczych i rozdzielnic. Wyposażona w wałek napędowy o średnicy 10 mm oraz zapięcie pałąkowe, umożliwia zdalne sterowanie wyłącznikami i przełącznikami umieszczonymi wewnątrz obudowy. Kolorystyka czerwono-żółta zapewnia wysoką widoczność i jednoznaczne oznaczenie pozycji awaryjnej. Typ D/P oznacza pracę dwupozycyjną (dwustabilną) lub przełączną, zgodnie z konfiguracją zastosowanego aparatu.

• Wałek napędowy 10 mm: Standardowa średnica pasująca do większości głowic wyłączników i rozłączników, zapewniająca pewne i bezluzowe przeniesienie ruchu.
• Montaż na drzwi: Umożliwia umieszczenie elementu sterującego na zewnątrz szafy, przy zachowaniu szczelności obudowy (wymagana uszczelka – brak w zestawie).
• Zapięcie pałąkowe: Gwarantuje stabilne mocowanie na płycie czołowej drzwi, odporne na przypadkowe przestawienie.
• Kolorystyka czerwono-żółta: Zgodna z konwencją oznaczania przycisków i dźwigni wyłączników awaryjnych (stop awaryjny), zwiększa bezpieczeństwo identyfikacji.
• Typ D/P (dwustabilny/przełączny): Współpracuje z łącznikami o dwóch stabilnych pozycjach, np. wyłącznikami głównymi lub odłącznikami izolacyjnymi.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm dla elementów sterowniczych w rozdzielnicach niskiego napięcia. Posiada oznaczenie CE i spełnia standardy DIN dotyczące wymiarów wałków napędowych oraz wytrzymałości mechanicznej.

Zastosowanie

Dźwignia K3DR/P dedykowana jest do zdalnego przełączania aparatów montowanych w szafach sterowniczych i rozdzielnicach. Stosowana w instalacjach przemysłowych i budynkach użyteczności publicznej.

• Sterowanie wyłącznikami głównymi i odłącznikami izolacyjnymi w szafach rozdzielczych.
• Impulsowe lub dwustabilne przełączanie obwodów sterowniczych (przy współpracy z odpowiednim łącznikiem).
• Uzupełnienie systemów automatyki budynkowej – ręczne odcięcie zasilania w przypadku awarii.
• Zastosowanie jako element systemu wyłącznika awaryjnego (stop) w maszynach i urządzeniach.

Wskazówki Montażowe

Montaż dźwigni napędu na drzwiach szafy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w szafie. Należy przygotować otwór montażowy o średnicy zgodnej z zaleceniami producenta (zazwyczaj 22 mm) i zamocować element za pomocą zapięcia pałąkowego. Wałek napędowy 10 mm należy połączyć z głowicą wyłącznika wewnątrz szafy, dbając o wyrównanie osi i brak zacięć. Przekrój przewodów (jeśli dźwignia współpracuje z łącznikiem wyposażonym w styki pomocnicze) dobrać do prądu obciążenia. Moment dokręcania śrub mocujących – zgodnie z dokumentacją techniczną danego aparatu.

FAQ

• Czy dźwignia K3DR/P jest podświetlana? Nie, jest to element mechaniczny bez wbudowanego podświetlenia. Kolory czerwony i żółty pochodzą z tworzywa i mają znaczenie sygnalizacyjne.
• Jaki stopień ochrony zapewnia dźwignia po zamontowaniu? Stopień ochrony zależy od szczelności obudowy szafy oraz uszczelki montażowej. Sama dźwignia nie ma określonego IP – sugeruje się stosowanie uszczelki w przypadku wymogu IP wyższego niż IP20.
• Jaki tryb pracy styku realizuje ta dźwignia? Dźwignia typu D/P (dwustabilna/przełączna) pozwala na dwie stabilne pozycje (załącz/wyłącz). Konkretny tryb styku (np. 2-stykowy) zależy od użytego łącznika współpracującego.
