Dźwignia napędu montaż na drzwi, typ D, 4mm, K5DR/C, czerwono-żółta DMV | 1818060 Eaton

Alternatywny kod produktu: K5DR/C

Opis i Kluczowe Cechy

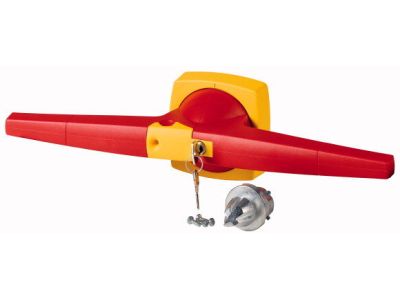

Dźwignia napędu montaż na drzwi typu D o średnicy 4 mm z serii K5DR/C DMV (indeks 1818060) to akcesorium do aparatury modułowej wyposażone w zamek bębenkowy i przetyczkę. Czerwono-żółte oznaczenie ułatwia identyfikację w sytuacjach awaryjnych, a kompaktowa konstrukcja pozwala na łatwy montaż w drzwiach rozdzielnic.

• Średnica trzpienia 4 mm: gwarantuje kompatybilność z typowymi napędami wyłączników i przełączników modułowych.
• Zamek bębenkowy i przetyczka: umożliwiają zablokowanie dźwigni w wybranej pozycji, co zwiększa bezpieczeństwo podczas prac serwisowych i zapobiega nieuprawnionemu załączeniu.
• Kolorystyka czerwono-żółta: zgodna z konwencją stosowaną w wyłącznikach bezpieczeństwa, ułatwia szybką lokalizację w przypadku awarii.
• Typ D – montaż na drzwi rozdzielnicy: dedykowany do instalacji w obudowach z odpowiednim otworem, zapewnia ergonomiczne sterowanie aparaturą bez otwierania drzwi.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami odpowiednich norm europejskich i posiada oznakowanie CE. Przeznaczony do stosowania w rozdzielnicach spełniających standardy DIN.

Zastosowanie

Dźwignia napędu K5DR/C znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub awaryjne wyłączanie aparatury modułowej montowanej w rozdzielnicach – zarówno w przemyśle, jak i w budynkach użyteczności publicznej.

• Awaryjne wyłączanie maszyn i urządzeń w strefach produkcyjnych.
• Blokada wyłącznika w pozycji OFF podczas konserwacji i przeglądów.
• Sterowanie oświetleniem awaryjnym w budynkach użyteczności publicznej.
• Zdalne przełączanie obwodów w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Dźwignię montuje się w otworze w drzwiach rozdzielnicy, zgodnie z instrukcją producenta. Nie wymaga ona mocowania na szynie TH35 – element jest przeznaczony bezpośrednio do montażu w drzwiach. Przekrój przewodów (jeśli dotyczy) należy dobrać do prądu obwodu.

FAQ

• Czy dźwignia jest podświetlana? Nie, dźwignia nie posiada podświetlenia LED. Jej czerwono-żółta kolorystyka wynika z użytych materiałów i służy wyłącznie do wizualnej identyfikacji jako element awaryjny.
• Jaki jest stopień ochrony IP dźwigni? Stopień ochrony IP nie został określony przez producenta w dostępnych danych. Dźwignia przeznaczona jest do montażu na wewnętrznej stronie drzwi rozdzielnicy, a szczelność obudowy zależy od zastosowanej uszczelki.
• Czy dźwignię można zablokować w pozycji wyłączonej? Tak, dzięki wbudowanemu zamkowi bębenkowemu i przetyczce możliwe jest zablokowanie dźwigni w wybranej pozycji, co zapobiega przypadkowemu lub nieuprawnionemu załączeniu.
