Dźwignia napędu montaż bezpośredni, typ A, 14mm, K6AB, niebieska DMV | 1818013 Eaton

Alternatywny kod produktu: K6AB

Opis i Kluczowe Cechy

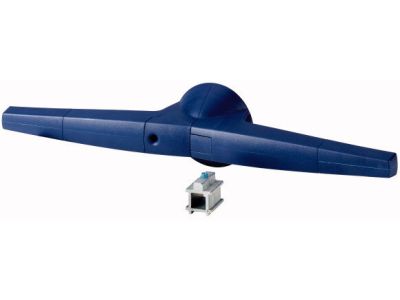

Dźwignia napędu montaż bezpośredni DMV (symbol 1818013) to mechaniczny element sterujący przeznaczony do bezpośredniego montażu w przełącznikach serii K6AB. Wyposażona w wałek napędowy o średnicy 14 mm (typ A) oraz niebieskie wykończenie, umożliwia pewne i precyzyjne przeniesienie ruchu z zewnętrznego napędu na styki aparatu. Dzięki konstrukcji przetyczki montaż odbywa się szybko i bez konieczności stosowania dodatkowych adapterów.

• Wałek napędowy 14 mm (typ A): kompatybilność z przełącznikami wyposażonymi w gniazdo o średnicy 14 mm – gwarancja stabilnego połączenia i niezawodnego przekazywania siły.
• Montaż bezpośredni w przełączniku: eliminuje potrzebę stosowania zewnętrznych elementów łączących, skracając czas instalacji i zmniejszając ryzyko luzów.
• Kolor niebieski: ułatwia identyfikację wizualną w rozdzielnicy, szczególnie w systemach wymagających szybkiego rozpoznania funkcji.
• Konstrukcja przetyczki: umożliwia łatwe osadzenie dźwigni w gnieździe i jej demontaż bez narzędzi, co upraszcza prace serwisowe.
• Dedykowana do serii K6AB DMV: pełna zgodność mechaniczna z przełącznikami tej serii – brak konieczności modyfikacji ani dodatkowych elementów dystansowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i jakości, posiada oznaczenie CE. Jako akcesorium mechaniczne, jego zgodność z normami zależy od zastosowanego przełącznika – należy upewnić się, że docelowy aparat spełnia wymagania odpowiednich norm IEC/EN (np. IEC/EN 60947-5-1 dla łączników sterowniczych). Przed montażem zaleca się zapoznanie z dokumentacją techniczną przełącznika.

Zastosowanie

Dźwignia napędu DMV jest przeznaczona do zdalnego sterowania łącznikami w układach automatyki budynkowej i przemysłowej. Umożliwia przeniesienie ruchu z przycisku, dźwigni czy siłownika na wewnętrzny mechanizm przełącznika bez konieczności ingerencji w jego wnętrze.

• Sterowanie stycznikami i przekaźnikami za pomocą napędów bębnowych lub krzywkowych.
• Impulsowanie wejść sterowników PLC w rozdzielnicach o ograniczonej przestrzeni.
• Sygnalizacja położenia łączników w szafach sterowniczych.
• Zdalne przełączanie obwodów oświetleniowych i gniazd w systemach inteligentnego budynku.

Wskazówki Montażowe

Montaż i demontaż dźwigni napędu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia w całym obwodzie. Dźwignię należy osadzić w gnieździe przełącznika (wałek 14 mm typ A) zgodnie z instrukcją producenta danego aparatu. Nie stosować nadmiernej siły – elementy powinny wejść z lekkim oporem. Moment dokręcania ewentualnych śrub mocujących (jeśli występują) oraz przekrój przyłączonych przewodów muszą być zgodne z dokumentacją przełącznika. Przed oddaniem do eksploatacji sprawdzić poprawność działania i blokadę mechaniczną.

FAQ

• Czy dźwignia jest podświetlana? Nie, dźwignia napędu DMV jest elementem wyłącznie mechanicznym – nie posiada wbudowanych źródeł światła ani układów elektrycznych.
• Jaki jest stopień ochrony IP dźwigni? Producent nie podaje stopnia ochrony dla samej dźwigni. Ochrona przed pyłem i wilgocią zależy od obudowy przełącznika, w którym jest zamontowana.
• Z jakimi przełącznikami współpracuje dźwignia K6AB? Dźwignia jest dedykowana do przełączników serii K6AB DMV wyposażonych w gniazdo montażowe dla wałka 14 mm typ A. Przed zakupem należy sprawdzić kompatybilność z konkretnym modelem aparatu.
