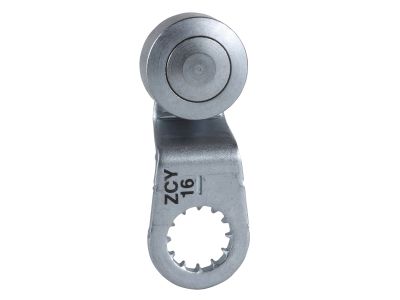

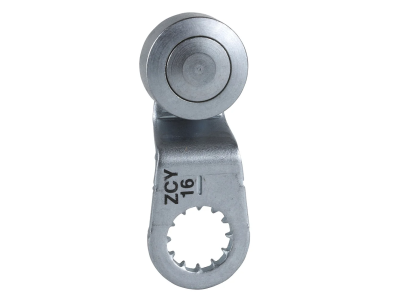

Dźwignia łącznika krańcowego XCKD z rolką stalową | ZCY16 Telemecanique Sensors

Opis i Kluczowe Cechy

Dźwignia łącznika krańcowego o oznaczeniu ZCY16 to profesjonalny komponent automatyki przemysłowej pochodzący z renomowanej serii OsiSense XC od Telemecanique Sensors. Produkt został zaprojektowany z myślą o pracy w wymagających warunkach przemysłowych, gdzie precyzja i niezawodność są kluczowe dla ciągłości procesów produkcyjnych. Dźwignia charakteryzuje się obrotowym ruchem głowicy operacyjnej, co pozwala na płynną detekcję elementów maszyn. Wyposażenie dźwigni w rolkę wykonaną z wysokiej jakości stali gwarantuje wyjątkową odporność na ścieranie oraz uszkodzenia mechaniczne, co jest istotne przy intensywnej eksploatacji i kontakcie z twardymi powierzchniami krzywek sterujących.

• Seria OsiSense XC: Standard przemysłowy zapewniający pełną kompatybilność i łatwość doboru części zamiennych.
• Stalowa rolka: Zapewnia minimalne tarcie i maksymalną trwałość mechaniczną w porównaniu do rolek z tworzyw sztucznych.
• Ruch obrotowy: Optymalny mechanizm do detekcji obiektów przemieszczających się liniowo lub kątowo.
• Dostęp boczny: Konstrukcja umożliwia podejście elementu sterującego z boku, co zwiększa elastyczność projektowania układu detekcji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Jako element składowy systemów bezpieczeństwa i sterowania, dźwignia ZCY16 współpracuje z korpusami serii XCKD, XCKP, XCKT oraz XCMD, które spełniają międzynarodowe normy IEC/EN dotyczące aparatury łączeniowej niskiego napięcia. Dzięki przynależności do formatu standardowego, komponent ten wpisuje się w globalne wymagania dotyczące wymienności elementów w szafach sterowniczych i na liniach technologicznych.

Zastosowanie

Dźwignia ZCY16 znajduje szerokie zastosowanie w systemach automatyki, gdzie wymagana jest precyzyjna kontrola położenia. Jest idealnym rozwiązaniem dla:

• Linii montażowych i transportowych do wykrywania obecności detali.
• Maszyn pakujących, gdzie wymagana jest wysoka częstotliwość przełączeń.
• Systemów windowych i dźwigowych jako element krańcowy zabezpieczający przed przekroczeniem dopuszczalnych położeń.
• Przemysłu ciężkiego, dzięki zastosowaniu wytrzymałej rolki stalowej odpornej na trudne warunki otoczenia.

Wskazówki Montażowe

Prawidłowy montaż dźwigni jest kluczowy dla zachowania deklarowanej trwałości mechanicznej. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Kompatybilność głowic: Dźwignia jest przeznaczona do współpracy z głowicami typu ZCE01 oraz ZCE05.
• Ustawienie ścieżki: Należy uwzględnić parametry ścieżki roboczej, które wynoszą 24/31 mm dla serii XCMD oraz 29/36 mm dla serii XCKD, XCKP i XCKT.
• Moment dokręcania: Podczas mocowania dźwigni na osi głowicy należy zachować odpowiedni moment dokręcania, aby zapobiec poluzowaniu się elementu pod wpływem wibracji.
• Kąt podejścia: Należy upewnić się, że krzywka sterująca uderza w rolkę stalową pod kątem zapewniającym płynny obrót dźwigni bez blokowania mechanizmu.

FAQ

1. Czy rolka stalowa wymaga smarowania?
Rolka stalowa w dźwigni ZCY16 jest zaprojektowana do pracy bezobsługowej, jednak w skrajnie trudnych warunkach okresowa inspekcja czystości mechanizmu może wydłużyć jego żywotność.

2. Z jakimi korpusami mogę połączyć tę dźwignię?
Dźwignia jest w pełni kompatybilna z korpusami łączników krańcowych serii XCKD, XCKP, XCKT oraz kompaktową serią XCMD.

3. Jaka jest główna zaleta rolki stalowej nad plastikową?
Rolka stalowa wykazuje znacznie wyższą odporność na zużycie ścierne oraz jest odporna na wyższe temperatury i agresywne substancje chemiczne, które mogłyby uszkodzić polimer.
