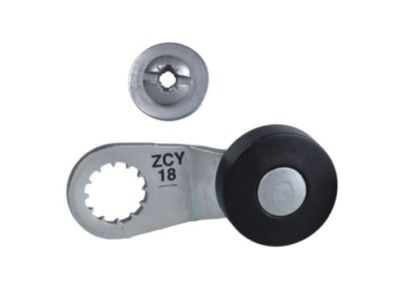

Dźwignia łącznika krańcowego XCKD dźwignia z rolką termoplastyczną | ZCY18 Telemecanique Sensors

Opis i Kluczowe Cechy

Dźwignia łącznika krańcowego ZCY18 to wysokiej klasy komponent automatyki przemysłowej pochodzący z renomowanej serii OsiSense XC od producenta Telemecanique Sensors. Produkt ten został zaprojektowany jako element wykonawczy dla głowic obrotowych, charakteryzujący się zastosowaniem rolki wykonanej z wysokiej jakości tworzywa termoplastycznego. Wykorzystanie termoplastu w konstrukcji rolki gwarantuje doskonałe właściwości ślizgowe oraz wysoką odporność na zużycie mechaniczne, co jest kluczowe w aplikacjach wymagających dużej powtarzalności cykli łączeniowych.

• Ruch głowicy operacyjnej: Mechanizm obrotowy zapewniający płynną pracę i precyzyjne przekazywanie sygnału do styków pomocniczych.
• Rodzaj podejścia: Dostęp z boku (lateral approach), co pozwala na elastyczne projektowanie krzywek sterujących i optymalizację przestrzeni montażowej.
• Kompatybilność systemowa: Dźwignia jest w pełni zintegrowana z korpusami serii XCKD, XCKP, XCKT oraz kompaktowymi jednostkami XCMD.
• Główki powiązane: Produkt dedykowany do współpracy z głowicami typu ZCE01 oraz ZCE05.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości obowiązującymi w przemyśle elektrotechnicznym. Jako element składowy serii OsiSense XC, dźwignia ZCY18 spełnia wymagania norm dotyczących aparatury sterowniczej i rozdzielczej niskiego napięcia. Zastosowanie materiałów termoplastycznych o wysokiej wytrzymałości zapewnia odpowiednią izolację oraz odporność na czynniki środowiskowe, co przekłada się na długowieczność urządzenia w trudnych warunkach przemysłowych.

Zastosowanie

Dźwignia ZCY18 znajduje szerokie zastosowanie w systemach detekcji położeń krańcowych oraz w układach sterowania ruchem maszyn. Dzięki specyfice ścieżek roboczych (20/36 mm dla serii XCMD oraz 24/40 mm dla serii XCKD, XCKP i XCKT), element ten idealnie sprawdza się w:

• Liniach transportowych i przenośnikach taśmowych do wykrywania obecności detali.
• Maszynach pakujących, gdzie wymagana jest precyzyjna synchronizacja ruchów.
• Systemach windowych i dźwigowych jako element pomocniczy pozycjonowania kabiny.
• Automatyce bramowej i barierach ochronnych.

Wskazówki Montażowe

Prawidłowy montaż dźwigni ZCY18 jest kluczowy dla zachowania deklarowanej trwałości mechanicznej łącznika krańcowego. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Dobór głowicy: Upewnij się, że dźwignia jest montowana na kompatybilnej głowicy obrotowej (ZCE01 lub ZCE05).
• Ustawienie kąta natarcia: Krzywka sterująca powinna uderzać w rolkę termoplastyczną pod kątem zapewniającym płynny obrót dźwigni, unikając uderzeń czołowych, które mogłyby uszkodzić mechanizm.
• Moment dokręcania: Śruba mocująca dźwignię na osi głowicy powinna być dokręcona z odpowiednią siłą, aby zapobiec poluzowaniu się elementu pod wpływem wibracji maszynowych.
• Konserwacja: Rolka termoplastyczna nie wymaga smarowania, jednak zaleca się regularne sprawdzanie czystości powierzchni tocznej w celu uniknięcia zatarć.

FAQ

• Czy rolka termoplastyczna jest odporna na oleje? Tak, materiały termoplastyczne stosowane przez Telemecanique Sensors wykazują dobrą odporność na większość standardowych olejów przemysłowych i chłodziw.
• Jaka jest różnica między ścieżkami 24/40 mm? Wartości te określają zakres ruchu dźwigni niezbędny do zadziałania styków oraz dopuszczalny wybieg (overtravel) dla konkretnych serii korpusów (np. XCKD).
• Czy dźwignia ZCY18 pasuje do łączników metalowych? Tak, jest ona kompatybilna z serią XCKD, która posiada metalowe korpusy, jak i z seriami plastikowymi XCKP/XCKT.
