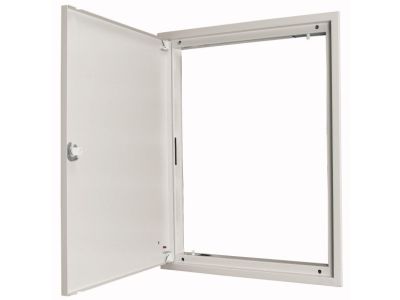

Drzwi z ramą IP30 zamykane dźwignią, BP-U-3S-800/17-P Profi+ | 111168 Eaton

Alternatywny kod produktu: BP-U-3S-800/17-P

Opis i Kluczowe Cechy

Drzwi z ramą IP30 zamykane dźwignią, model BP-U-3S-800/17-P z serii Profi+ (symbol 111168), przeznaczone są do rozdzielnic natynkowych i podtynkowych o prądzie znamionowym do 630 A. Dzięki stopniowi ochrony IP30 oraz klasie ochronności I zapewniają bezpieczną eksploatację i łatwy dostęp do wnętrza rozdzielnicy. Konstrukcja umożliwia łączenie rozdzielnic zarówno szeregowo, jak i pionowo, co daje elastyczność w aranżacji instalacji.

• Stopień ochrony IP30: chroni przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm, gwarantując bezpieczną pracę w suchych pomieszczeniach.
• Przeznaczenie do rozdzielnic do 630 A: odpowiednie do obwodów o znacznym obciążeniu, zgodne z prądem znamionowym rozdzielnicy.
• Klasa ochronności I: wymaga podłączenia przewodu ochronnego PE, zwiększając bezpieczeństwo użytkowników.
• Możliwość łączenia rozdzielnic szeregowo i pionowo: elastyczna konfiguracja układów, oszczędność miejsca i łatwa rozbudowa instalacji.
• Zamykane dźwignią: szybki, pewny dostęp do wnętrza rozdzielnicy, zabezpieczenie przed przypadkowym otwarciem.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących obudów elektrycznych oraz posiada certyfikat CE. Zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa w instalacjach niskiego napięcia.

Zastosowanie

Drzwi z ramą IP30 przeznaczone są do montażu na rozdzielnicach natynkowych i podtynkowych serii Profi+. Sprawdzają się w instalacjach przemysłowych, handlowych i mieszkaniowych, zapewniając dostęp do aparatury modułowej.

• Jako osłona i punkt dostępu do wnętrza rozdzielnic w budynkach użyteczności publicznej.
• W systemach dystrybucji energii o prądzie znamionowym do 630 A.
• W rozdzielnicach łączonych szeregowo lub pionowo w ciągach liniowych.
• W obiektach wymagających łatwego i bezpiecznego dostępu do aparatury modułowej.

Wskazówki Montażowe

Montaż drzwi powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Drzwi mocuje się do ramy rozdzielnicy za pomocą zawiasów i dźwigni. Należy stosować się do wytycznych producenta dotyczących montażu i dokręcania elementów. Upewnij się, że obudowa rozdzielnicy jest prawidłowo uziemiona (zgodnie z klasą I).

FAQ

• Czy drzwi mają zamek? Drzwi wyposażone są w dźwignię umożliwiającą zamknięcie, ale nie posiadają zamka na klucz. Do zabezpieczenia przed dostępem osób nieupoważnionych zaleca się stosowanie dodatkowych plomb lub zamków.
• Jaki jest stopień ochrony? Drzwi oferują stopień ochrony IP30, co oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm. Dla wyższego stopnia ochrony (IP54) dostępne są inne elementy obudowy z tej serii.
• Czy drzwi pasują do rozdzielnic podtynkowych? Tak, produkt przeznaczony jest zarówno do rozdzielnic natynkowych, jak i podtynkowych serii Profi+.
