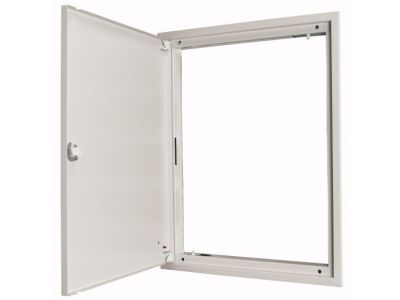

Drzwi z ramą IP30 typ BP-U-3S, szer. 800mm, BP-U-3S-800/17 Profi+ | 111166 Eaton

Alternatywny kod produktu: BP-U-3S-800/17

Opis i Kluczowe Cechy

Drzwi z ramą IP30 typ BP-U-3S o szerokości 800 mm (symbol 111166) to element wyposażenia rozdzielnic serii Profi+ przeznaczonych do prądów roboczych do 630 A. Konstrukcja umożliwia łączenie rozdzielnic natynkowych zarówno szeregowo, jak i pionowo, co daje elastyczność w projektowaniu układów rozdzielczych. Stopień ochrony IP30 zapewnia ochronę przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm, a klasa ochronności I gwarantuje bezpieczną instalację z przewodem ochronnym.

• Stopień ochrony IP30: Zabezpiecza wnętrze rozdzielnicy przed dostępem do części czynnych oraz przed wnikaniem ciał stałych o średnicy >2,5 mm, co jest standardem w suchych pomieszczeniach wewnętrznych.
• Szerokość 800 mm: Umożliwia wygodne rozmieszczenie aparatury modułowej oraz prowadzenie przewodów wewnątrz rozdzielnicy, zapewniając przestrzeń dla większej liczby modułów.
• Przeznaczenie do prądów do 630 A: Drzwi współpracują z rozdzielnicami Profi+ przystosowanymi do obciążeń do 630 A, co pokrywa potrzeby zarówno instalacji mieszkaniowych, jak i lekkiego przemysłu.
• Możliwość łączenia szeregowego i pionowego: Umożliwia tworzenie rozbudowanych układów rozdzielczych bez konieczności stosowania dodatkowych obudów – skraca czas montażu i obniża koszty.
• Klasa ochronności I: Konstrukcja wyposażona w zacisk ochronny, który należy podłączyć do przewodu PE – gwarantuje bezpieczeństwo użytkowania zgodne z wymaganiami dla obwodów z uziemieniem ochronnym.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi (EN) oraz posiada certyfikat CE. Konstrukcja odpowiada wymaganiom dla obudów rozdzielnic w zakresie stopnia ochrony IP30 i klasy ochronności I. Dokładne numery norm nie zostały wskazane przez producenta – zalecamy montaż zgodnie z wytycznymi producenta rozdzielnicy oraz przepisami krajowymi.

Zastosowanie

Drzwi z ramą IP30 BP-U-3S-800/17 przeznaczone są do kompletowania rozdzielnic natynkowych i podtynkowych serii Profi+. Sprawdzą się wszędzie tam, gdzie wymagany jest dostęp do aparatury oraz zachowanie stopnia ochrony IP30.

• Instalacje mieszkaniowe i biurowe – rozdzielnice piętrowe, główne i podlicznikowe.
• Obiekty użyteczności publicznej – hotele, szkoły, sklepy – gdzie wymagane jest łączenie kilku rozdzielnic w jeden zestaw.
• Małe zakłady przemysłowe i warsztaty – jako element rozdzielnic obwodów silnikowych i oświetleniowych.
• Rozbudowa istniejących rozdzielnic – łączenie szeregowe lub pionowe pozwala na łatwe dodanie nowych sekcji bez wymiany całej obudowy.

Wskazówki Montażowe

Montaż drzwi z ramą musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w instalacji. Drzwi mocuje się do korpusu rozdzielnicy Profi+ zgodnie z instrukcją producenta – zazwyczaj poprzez zatrzaski lub wkręty mocujące. Nie przekraczaj zalecanego momentu dokręcania (jeżeli podany w dokumentacji). Pamiętaj o podłączeniu zacisku ochronnego (PE) do szyny uziemiającej rozdzielnicy. Przekrój przewodu ochronnego dobierz zgodnie z obowiązującymi normami (np. minimalnie 4 mm² Cu). Po zamontowaniu sprawdź szczelność zamknięcia drzwi oraz działanie zamka (jeśli występuje).

FAQ

• Czy drzwi są podświetlane? Nie, produkt nie posiada podświetlenia. Jest to element obudowy, nie wyposażenie sygnalizacyjne.
• Jaki stopień ochrony mają drzwi? IP30 – chronią przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm, nie są odporne na wodę. Nadają się do suchych pomieszczeń wewnętrznych.
• Czy można łączyć kilka takich drzwi w jednej rozdzielnicy? Drzwi są dedykowane do konkretnej szerokości (800 mm) i stanowią osobny element dla jednej sekcji. Łączenie szeregowe dotyczy całych rozdzielnic, a nie samych drzwi. Do każdej sekcji potrzebne są oddzielne drzwi.
