Drzwi z ramą IP30 typ BP-U-3S, szer. 400mm, BP-U-3S-400/7 Profi+ | 111150 Eaton

Alternatywny kod produktu: BP-U-3S-400/7

Opis i Kluczowe Cechy

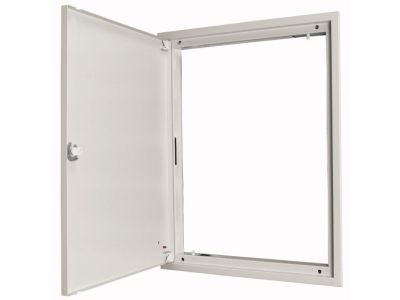

Drzwi z ramą BP-U-3S-400/7 Profi+ (numer katalogowy 111150) o szerokości 400 mm to dedykowany komponent do rozdzielnic serii Profi+. Zapewniają ochronę przed ciałami stałymi na poziomie IP30 oraz realizują klasę ochronności I, co gwarantuje bezpieczne użytkowanie w instalacjach wymagających uziemienia. Konstrukcja wspiera łączenie rozdzielnic natynkowych zarówno w poziomie, jak i pionie, ułatwiając budowę rozbudowanych zestawów.

• Szerokość 400 mm: precyzyjne dopasowanie do standardowych obudów rozdzielnic Profi+, ułatwia montaż i zachowanie estetyki.
• Stopień ochrony IP30: skuteczna bariera przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm, odpowiednia do użytku wewnątrz pomieszczeń suchych.
• Klasa ochronności I: wyposażenie w zacisk uziemiający zapewnia ochronę przed porażeniem elektrycznym poprzez połączenie z przewodem ochronnym.
• Możliwość łączenia rozdzielnic: konstrukcja ramy umożliwia szeregowe oraz pionowe łączenie obudów, co pozwala na elastyczne rozbudowywanie instalacji.
• Kompatybilność z serią Profi+: drzwi przeznaczone do rozdzielnic natynkowych i podtynkowych Profi+, które występują w wariantach IP30 i IP54.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich dotyczących obudów elektroinstalacyjnych. Posiada znak CE oraz zapewnia klasę ochronności I zgodnie z odpowiednimi przepisami bezpieczeństwa. Stopień ochrony IP30 potwierdza odporność na wnikanie ciał stałych. W przypadku montażu w rozdzielnicy o wyższym IP (np. IP54) należy pamiętać o zastosowaniu odpowiednich uszczelnień.

Zastosowanie

Drzwi z ramą BP-U-3S-400/7 Profi+ znajdują zastosowanie w rozdzielnicach natynkowych i podtynkowych serii Profi+, szczególnie tam, gdzie wymagana jest modułowa rozbudowa instalacji.

• Budowa rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych i użyteczności publicznej.
• Tworzenie zestawów łączonych poziomo (szeregowo) i pionowo dla większej liczby aparatów modułowych.
• Modernizacja istniejących rozdzielnic Profi+ poprzez wymianę drzwi na nowe o standardowej szerokości 400 mm.
• Instalacje, w których wymagana jest klasa ochronności I (uziemienie) oraz ochrona przed ciałami stałymi IP30.

Wskazówki Montażowe

Montaż drzwi z ramą może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od rozdzielnicy. Należy postępować zgodnie z dokumentacją techniczną producenta rozdzielnicy. Ramę mocuje się do obudowy za pomocą dostarczonych elementów, a następnie zawiesza drzwi na zawiasach. W przypadku łączenia rozdzielnic wymagane jest zastosowanie łączników systemowych Profi+ – zapewniają one odpowiednią sztywność i szczelność połączenia. Przekroje przewodów ochronnych oraz uziom należy dobrać zgodnie z obowiązującymi normami i obciążalnością instalacji.

FAQ

• Czy drzwi z ramą BP-U-3S-400/7 pasują do rozdzielnic innych producentów? Drzwi są dedykowane wyłącznie do rozdzielnic serii Profi+ firmy produkującej system. Nie gwarantujemy kompatybilności z obudowami innych marek bez weryfikacji wymiarów i systemu mocowania.
• Jaki stopień ochrony ma sam produkt – drzwi z ramą? Drzwi posiadają stopień ochrony IP30. Oznacza to, że są odporne na wnikanie ciał stałych o średnicy powyżej 2,5 mm, ale nie zapewniają ochrony przed wodą. Ich montaż w rozdzielnicy o wyższym IP (np. IP54) wymaga zastosowania odpowiednich uszczelnień na ramie.
• Czy po zamontowaniu drzwi zachowana jest klasa ochronności I rozdzielnicy? Tak, pod warunkiem prawidłowego połączenia zacisku uziemiającego ramy z obudową oraz przewodem ochronnym. Klasa I jest spełniona, gdy wszystkie metalowe części dostępne są połączone z uziemieniem. Należy sprawdzić ciągłość połączeń.
