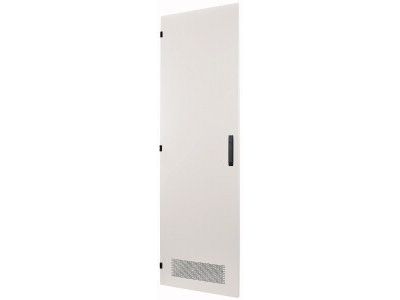

Drzwi wentylacyjne prawe IP31 2000x425mm (WxS), na całą szerokość pola, XSDMRV2004 | 284218 Eaton

Alternatywny kod produktu: XSDMRV2004

Opis i Kluczowe Cechy

Drzwi wentylacyjne prawe Eaton XSDMRV2004 (indeks 284218) przeznaczone do rozdzielnic NN xEnergy Main. Wymiary 2000 x 425 mm (wys. x szer.) pokrywają całą szerokość pola, zapewniając pełny dostęp do wnętrza rozdzielnicy. Stopień ochrony IP31 gwarantuje skuteczną ochronę przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm oraz ochronę przed pionowo padającymi kroplami wody, co jest istotne w pomieszczeniach suchych i częściowo wilgotnych. Wentylowana konstrukcja umożliwia swobodny przepływ powietrza, wspomagając odprowadzanie ciepła z zainstalowanej aparatury.

• Wymiary 2000 x 425 mm (WxS): Drzwi dopasowane do standardowych pól rozdzielnic NN xEnergy Main, ułatwiają montaż i zapewniają jednolity wygląd linii.
• Stopień ochrony IP31: Chroni przed wnikaniem ciał stałych (np. pyłu gruboziarnistego) oraz przed kroplami wody padającymi pionowo – optymalne rozwiązanie dla pomieszczeń technicznych i serwerowni.
• Wentylacja pasywna: Szczeliny wentylacyjne umożliwiają naturalną cyrkulację powietrza, co redukuje ryzyko przegrzewania się aparatury wewnątrz rozdzielnicy.
• Konstrukcja prawa: Zawiasy umieszczone po prawej stronie, co umożliwia łatwe dopasowanie do układu drzwi w rozdzielnicy.
• Kolor szary: Neutralne wykończenie pasujące do większości rozdzielnic NN Eaton xEnergy Main, harmonizuje z wyglądem całej instalacji.

Zgodność z Normami

Drzwi wentylacyjne Eaton XSDMRV2004 spełniają wymogi norm europejskich dotyczących obudów rozdzielnic niskiego napięcia. Produkt posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Stopień ochrony IP31 został potwierdzony badaniami zgodnie z normą IEC/EN 60529.

Zastosowanie

Drzwi przeznaczone są do montażu w rozdzielnicach głównych i podrozdzielnicach niskiego napięcia Eaton xEnergy Main. Sprawdzają się w obiektach przemysłowych, komercyjnych i infrastrukturalnych, gdzie wymagana jest wentylowana obudowa dla aparatury modułowej.

• Ochrona i wentylacja rozdzielnic w pompowniach, stacjach uzdatniania wody i kotłowniach.
• Montaż w serwerowniach i pomieszczeniach technicznych, gdzie kluczowe jest odprowadzanie ciepła z układów zasilania.
• Stosowanie w halach produkcyjnych i warsztatach, w których występuje zwiększone zapylenie (IP31 chroni przed pyłem gruboziarnistym).
• Rozbudowa istniejących rozdzielnic NN – drzwi pasują do pól o standardowej szerokości 425 mm.

Wskazówki Montażowe

Montaż drzwi wentylacyjnych powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od rozdzielnicy. Drzwi mocuje się do ramy rozdzielnicy za pomocą dostarczonych zawiasów i zatrzasków. Należy upewnić się, że rama rozdzielnicy jest wypoziomowana i ma odpowiednią nośność dla ciężaru drzwi (ok. 15–20 kg w zależności od wyposażenia). Przed montażem sprawdź wymiary otworu – wysokość 2000 mm i szerokość 425 mm. Dokręć wszystkie śruby momentem zalecanym w dokumentacji technicznej rozdzielnicy (zazwyczaj 3–5 Nm). Pamiętaj o zachowaniu drożności szczelin wentylacyjnych – nie zasłaniaj ich elementami izolacji ani plombami.

FAQ

• Czy drzwi są lewe czy prawe? Model XSDMRV2004 to drzwi prawe – zawiasy znajdują się po prawej stronie, a klamka po lewej. Do montażu wymagane jest odpowiednie otwarcie drzwi w stosunku do sąsiednich pól.
• Jaki jest stopień ochrony IP tych drzwi? Drzwi posiadają stopień ochrony IP31. Oznacza to ochronę przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm oraz przed pionowo padającymi kroplami wody. Nie są to drzwi szczelne na kurz ani strumienie wody.
• Czy drzwi wentylacyjne można stosować w strefach zagrożonych wybuchem? Nie – IP31 nie zapewnia ochrony przed iskrami ani pyłem przewodzącym. W strefach Ex należy stosować obudowy o odpowiedniej konstrukcji przeciwwybuchowej, zgodnie z normami ATEX.
