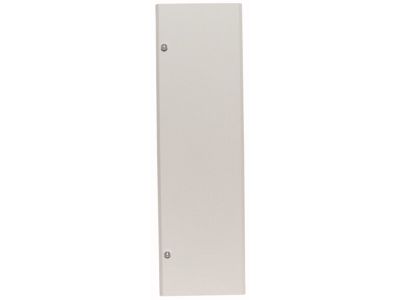

Drzwi stalowe do rozdzielnic stojących, BPZ-DS-600/20 Profi+ | 102422 Eaton

Alternatywny kod produktu: BPZ-DS-600/20

Opis i Kluczowe Cechy

Drzwi stalowe BPZ-DS-600/20 (nr kat. 102422) to element osprzętu przeznaczony do rozdzielnic natynkowych i podtynkowych systemu Profi+. Produkt został zaprojektowany do współpracy z rozdzielnicami o obciążalności do 630 A, co pozwala na stosowanie w instalacjach o znacznym zapotrzebowaniu mocy. Drzwi stanowią integralną część obudowy, wpływającą na jej wytrzymałość mechaniczną i estetykę.

• Kompatybilność z rozdzielnicami do 630 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, bez ryzyka przekroczenia dopuszczalnych parametrów systemu.
• Stopień ochrony IP30 / IP54 (rozdzielnicy): Dopasowanie do warunków otoczenia – IP30 dla wnętrz suchych, IP54 dla miejsc narażonych na wilgoć i pył.
• Klasa ochronności I: Zapewnia ochronę przed porażeniem elektrycznym poprzez połączenie z przewodem ochronnym PE.
• Możliwość łączenia rozdzielnic szeregowo i pionowo: Umożliwia elastyczne tworzenie rozbudowanych zestawów rozdzielczych w jednej linii lub w pionie, ułatwiając organizację instalacji.
• Konstrukcja stalowa: Gwarantuje sztywność i odporność na uszkodzenia mechaniczne, co przedłuża żywotność całej rozdzielnicy.

Zgodność z Normami

Produkt jest elementem systemu rozdzielnic Profi+, który spełnia wymagania europejskich norm elektrotechnicznych i posiada certyfikat CE. Zastosowane rozwiązania konstrukcyjne odpowiadają standardom DIN, zapewniając bezpieczeństwo i niezawodność w codziennej eksploatacji.

Zastosowanie

Drzwi stalowe BPZ-DS-600/20 znajdują zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie wymagana jest niezawodna obudowa z możliwością rozbudowy. Przeznaczone są do montażu w rozdzielnicach systemu Profi+.

• Rozdzielnice natynkowe w budynkach mieszkalnych i biurowych – łatwy dostęp do aparatury przy zachowaniu estetyki.
• Rozdzielnice podtynkowe w obiektach użyteczności publicznej – oszczędność miejsca i dyskretna instalacja.
• Instalacje przemysłowe i warsztatowe – wytrzymała obudowa odporna na uderzenia i warunki środowiskowe.
• Systemy rozdzielcze łączone w zestawy szeregowo lub pionowo – elastyczne dopasowanie do indywidualnych potrzeb projektowych.

Wskazówki Montażowe

Montaż drzwi oraz całej rozdzielnicy powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Drzwi montuje się na ramie rozdzielnicy, używając dostarczonych zawiasów i zamków. Nie wolno przekraczać dopuszczalnego momentu dokręcania śrub. Przekrój przewodów ochronnych i roboczych należy dobrać do spodziewanego obciążenia prądowego (maks. 630 A dla systemu). Po zakończeniu montażu sprawdzić ciągłość połączeń ochronnych.

FAQ

• Jaki stopień ochrony zapewniają drzwi? Sama konstrukcja drzwi jest elementem rozdzielnicy. Ostateczny stopień ochrony (IP30 lub IP54) uzyskuje się po zamontowaniu w dedykowanej obudowie Profi+ – drzwi nie zmieniają tego parametru, są integralną częścią systemu.
• Czy drzwi pasują do rozdzielnic o mniejszej obciążalności? Tak, system Profi+ jest skalowalny – drzwi są kompatybilne z rozdzielnicami o prądzie znamionowym do 630 A, ale można je stosować także w mniejszych obwodach, zachowując tę samą wytrzymałość mechaniczną.
• Czy można łączyć rozdzielnice z drzwiami w pionie? Tak, konstrukcja systemu umożliwia łączenie rozdzielnic natynkowych zarówno szeregowo (poziomo), jak i pionowo, co pozwala na budowę zestawów wielorzędowych bez utraty spójności wizualnej i funkcjonalnej.
