Drzwi przedziałowe pełne 1530x300mm 27mod. IP30, PrismaSet | LVS08282 Schneider Electric

Opis i Kluczowe Cechy

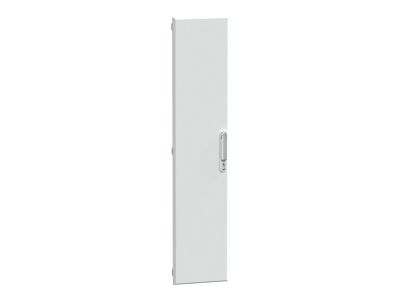

Drzwi przedziałowe pełne o numerze katalogowym LVS08282 to zaawansowane rozwiązanie konstrukcyjne dedykowane do systemów rozdzielnic niskiego napięcia PrismaSeT G marki Schneider Electric. Produkt został zaprojektowany z myślą o zapewnieniu maksymalnej ochrony aparatury modułowej oraz estetycznego wykończenia kanałów obudowy ściennej. Drzwi o nominalnej wysokości 1580 mm i szerokości 300 mm pozwalają na zabudowę do 27 modułów, co czyni je idealnym wyborem dla rozbudowanych instalacji elektrycznych.

• Wysoka jakość wykonania: Konstrukcja z blachy stalowej poddanej obróbce elektroforetycznej oraz malowaniu proszkowemu (poliestrowy proszek epoksydowy) gwarantuje wyjątkową odporność na korozję i uszkodzenia mechaniczne.
• Estetyka i kolorystyka: Wykończenie w kolorze białym (RAL 9003) zapewnia spójność wizualną z nowoczesnymi wnętrzami technicznymi.
• Bezpieczeństwo: Stopień ochrony IP30 (zgodnie z normą IEC 60529) oraz odporność mechaniczna IK08 skutecznie chronią wnętrze przedziału przed dostępem osób niepowołanych oraz ciałami obcymi o średnicy powyżej 2,5 mm.
• Ergonomia: Wyposażenie w trzy klamki z zamkiem na klucz o kodzie 405 zapewnia stabilne domknięcie na całej wysokości profilu.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm dotyczących obudów i rozdzielnic elektrycznych. Zgodność z normą IEC 61439-1 oraz IEC 61439-2 potwierdza bezpieczeństwo użytkowania w profesjonalnych instalacjach elektroenergetycznych. Stopień ochrony IP30 oraz IK08 gwarantują, że drzwi stanowią solidną barierę ochronną, a zastosowane procesy chemicznej obróbki powierzchni są zgodne z dyrektywami środowiskowymi, zapewniając długowieczność powłoki lakierniczej nawet w wymagających warunkach eksploatacji.

Zastosowanie

Drzwi pełne LVS08282 są przeznaczone do montażu z przodu kanału obudowy w systemie PrismaSeT G. Znajdują szerokie zastosowanie w budownictwie komercyjnym oraz przemysłowym, gdzie wymagana jest wysoka niezawodność i przejrzysta organizacja aparatury rozdzielczej. Są idealnym rozwiązaniem do osłony przedziałów kablowych lub sekcji z aparaturą sterowniczą, gdzie nie jest wymagany bezpośredni podgląd na stan urządzeń bez otwierania obudowy. Dzięki uniwersalnej konstrukcji, mogą być stosowane zarówno w małych rozdzielnicach piętrowych, jak i głównych tablicach rozdzielczych.

Wskazówki Montażowe

Montaż drzwi jest intuicyjny i pozwala na dużą elastyczność na etapie prefabrykacji rozdzielnicy. Kluczowe aspekty instalacji obejmują:

• Konfiguracja zawiasów: System umożliwia montaż zawiasów po lewej lub prawej stronie, co pozwala na dostosowanie kierunku otwierania do warunków panujących w pomieszczeniu ruchu elektrycznego.
• Kąt otwarcia: Szeroki kąt otwarcia wynoszący 130° zapewnia swobodny dostęp do wnętrza kanału podczas prac konserwacyjnych i serwisowych.
• Regulacja: Trzy punkty ryglowania (klamki) wymagają precyzyjnego osadzenia, aby zapewnić deklarowaną szczelność IP30 i płynną pracę mechanizmu zamykającego.
• Kompatybilność: Produkt jest dedykowany wyłącznie do obudów systemu PrismaSeT G o szerokości 300 mm.

FAQ

• Czy drzwi posiadają zamek w zestawie? Tak, drzwi są wyposażone w trzy klamki z zamkiem obsługiwanym kluczem o numerze 405.
• Czy można zmienić kierunek otwierania drzwi po ich zamontowaniu? Tak, konstrukcja pozwala na montaż zawiasów zarówno z lewej, jak i z prawej strony, co można skonfigurować podczas instalacji.
• Jaki jest stopień ochrony tych drzwi? Drzwi posiadają stopień ochrony IP30, co oznacza ochronę przed dostępem narzędzi i drutów o grubości powyżej 2,5 mm.
• Z jakiego materiału wykonany jest produkt? Drzwi wykonane są z wysokiej jakości blachy stalowej, zabezpieczonej antykorozyjnie poprzez elektroforezę i malowanie proszkowe.
