Drążek sterowy Harmony XB4 główka fi22 2 kierunkowy samopowrotny | ZD4PA227 Schneider Electric

Opis i Kluczowe Cechy

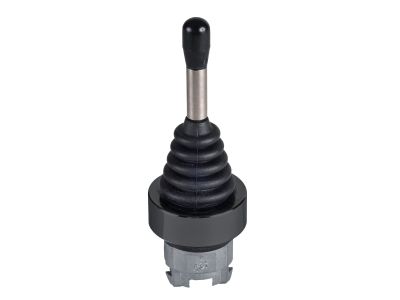

Drążek sterowy Harmony XB4 firmy Schneider Electric (symbol ZD4PA227) to główka przeznaczona do montażu w otworze o średnicy 22 mm. Urządzenie pracuje w dwóch kierunkach z funkcją samopowrotu, co zapewnia intuicyjne i bezpieczne sterowanie bez konieczności ręcznego resetowania. Konstrukcja zgodna z systemem modułowym XB4 umożliwia szybki montaż z dowolnymi modułami stykowymi lub LED.

• Średnica otworu 22 mm: uniwersalny standard montażu w tablicach i pulpitach sterowniczych – szybka instalacja i wymiana.
• 2 kierunki pracy: umożliwia sterowanie ruchem w dwóch osiach (np. góra/dół, lewo/prawo) przy użyciu jednego elementu – oszczędność miejsca na panelu.
• Samopowrotny (momentowy): drążek automatycznie wraca do pozycji neutralnej po zwolnieniu, co zwiększa bezpieczeństwo operatora i eliminuje ryzyko przypadkowego pozostawienia w stanie aktywnym.
• Kompatybilność z serią Harmony XB4: współpracuje z modułami stykowymi ZB4, modułami LED oraz blokadami kluczykowymi – elastyczna konfiguracja funkcji.
• Solidna konstrukcja: główka wykonana z materiałów odpornych na obciążenia mechaniczne, dedykowana do pracy w środowisku przemysłowym.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami grupy Schneider Electric dla serii Harmony XB4. Posiada oznakowanie CE potwierdzające zgodność z wymogami Unii Europejskiej. Szczegółowe parametry elektryczne i środowiskowe zależą od zastosowanego modułu stykowego – zaleca się dobór zgodny z dokumentacją techniczną kompletnego zestawu.

Zastosowanie

Drążek sterowy ZD4PA227 znajduje zastosowanie wszędzie tam, gdzie wymagane jest dwukierunkowe sterowanie impulsowe maszyn i urządzeń. Dzięki samopowrotnemu trybowi pracy idealnie sprawdza się w aplikacjach wymagających chwilowego załączania.

• Sterowanie ruchem wysięgników, podajników i wciągników w maszynach przemysłowych.
• Wydawanie impulsów sterujących do styczników, przekaźników lub sterowników PLC w układach dwukierunkowych.
• Sygnalizacja i wybór kierunku w automatach pakujących, sortujących i transportujących.
• Elementy paneli operatorskich w maszynach rolniczych, dźwigach i urządzeniach specjalistycznych.

Wskazówki Montażowe

Montaż drążka sterowego może być wykonywany wyłącznie przez uprawniony personel z kwalifikacjami SEP, przy bezwzględnym odłączeniu napięcia zasilania. Główkę montuje się w otworze o średnicy 22 mm w panelu o grubości zgodnej z zaleceniami producenta. Do instalacji użyć szyny TH35 (DIN) dla modułów elektrycznych. Moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną kompletnego zestawu (moduł + główka). Nie wolno przekraczać dopuszczalnych wartości prądu i napięcia podanych na module stykowym.

FAQ

• Czy drążek posiada podświetlenie LED? Główka ZD4PA227 nie ma wbudowanego podświetlenia. Można je uzyskać, montując dedykowany moduł LED z serii ZB4 do otworu centralnego główki.
• Jaki jest stopień ochrony (IP) samej główki? Producent nie podaje oddzielnie stopnia IP dla główki – ochronę zapewnia kompletny zestaw. Typowo, połączone moduły XB4 w szczelnej obudowie osiągają IP66. Dla konkretnej konfiguracji sprawdź dokumentację zastosowanego modułu i uszczelki.
• Jaki jest tryb pracy styku – chwilowy czy podtrzymanie? Drążek jest samopowrotny (momentowy), co oznacza, że po zwolnieniu wraca do pozycji neutralnej. Styki zwierają się tylko podczas wychylenia drążka – nie ma możliwości pracy jako przełącznik podtrzymujący bez dodatkowego modułu elektrycznego.
