Drążek sterowy Harmony XB4 główka fi22 2 kierunkowy rygl. | ZD4PA127 Schneider Electric

Opis i Kluczowe Cechy

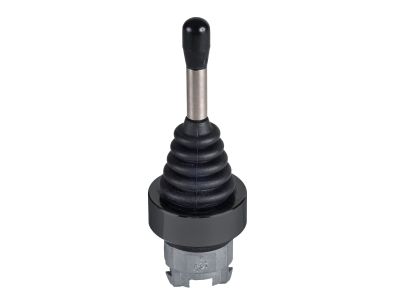

Drążek sterowy Harmony XB4 firmy Schneider Electric o symbolu ZD4PA127 to główka sterownicza przeznaczona do montażu w panelach operatorskich. Wykonany jako element serii Harmony XB4 – sprawdzonej w automatyce przemysłowej. Charakteryzuje się dwukierunkowym działaniem z ryglowaniem (zatrzaskiwaniem) w wybranej pozycji, co zapewnia pewne i jednoznaczne sygnalizowanie stanu. Główka o średnicy otworu montażowego 22 mm współpracuje z modułami stykowymi serii XB4 (sprzedawanymi osobno), co pozwala na elastyczne konfigurowanie obwodów sterowniczych.

• Dwukierunkowy mechanizm ryglowany: Umożliwia precyzyjne wybieranie dwóch położeń z mechanicznym zatrzaskiem – operator ma pewność, że wybrana pozycja zostanie utrzymana bez konieczności ciągłego nacisku.
• Średnica otworu montażowego 22 mm (fi22): Standardowy wymiar zgodny z międzynarodowymi normami, co ułatwia zabudowę w typowych panelach i puszkach operatorskich.
• Seria Harmony XB4: Sprawdzona linia aparatury sterowniczej Schneider Electric, odporna na trudne warunki przemysłowe – wysoka trwałość mechaniczna i odporność na wibracje.
• Główka bez styków: Możliwość dowolnego łączenia z modułami stykowymi (1-2 zestyków) lub modułami z podświetleniem – konfiguracja dostosowana do potrzeb aplikacji.
• Łatwy montaż: Mocowanie za pomocą nakrętki z tyłu panelu – szybki i pewny montaż bez użycia specjalistycznych narzędzi.

Zgodność z Normami

Produkt jest zgodny z wymaganiami dyrektyw Unii Europejskiej i posiada oznaczenie CE. Seria Harmony XB4 projektowana jest zgodnie z międzynarodowymi normami stosowanymi w automatyce przemysłowej, co gwarantuje bezpieczeństwo i niezawodność w standardowych aplikacjach sterowniczych. Szczegółowe informacje o spełnianych normach (w tym IEC/EN) znajdują się w karcie katalogowej producenta.

Zastosowanie

Drążek sterowy ZD4PA127 znajduje zastosowanie wszędzie tam, gdzie operator musi wybrać jeden z dwóch stanów pracy maszyny lub urządzenia, a wybór musi być jednoznaczny i utrzymywany bez ciągłego przytrzymywania.

• Sterowanie kierunkiem ruchu: Na przykład wybór „góra/dół” lub „lewo/prawo” w suwnicach, podnośnikach, transporterach.
• Wybór trybu pracy: Przełączanie między dwoma trybami (np. automatyczny/ręczny) w maszynach produkcyjnych.
• Syndromowanie stanów awaryjnych: Jako element blokady – ryglowanie gwarantuje, że po wyborze stanu nie nastąpi przypadkowa zmiana.
• Integracja z PLC lub stycznikami: W połączeniu z modułami stykowymi (sprzedawanymi osobno) drążek może generować sygnały elektryczne dla układów sterowania.

Wskazówki Montażowe

Montaż drążka sterowego ZD4PA127 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całym układzie. Główka przeznaczona jest do zabudowy w panelu z otworem o średnicy 22 mm. Należy zamocować ją za pomocą dołączonej nakrętki, dokręcając momentem zgodnym z dokumentacją producenta (nie przekraczać 1,2 Nm). Przekrój przewodów oraz dobór modułów stykowych muszą być dostosowane do obciążenia w danym obwodzie. Przed pierwszym uruchomieniem sprawdzić poprawność działania mechanizmu ryglującego.

FAQ

• Czy drążek ZD4PA127 jest podświetlany? Nie – model ZD4PA127 to główka bez podświetlenia. Do sygnalizacji świetlnej należy zastosować moduły z diodami LED (np. serii ZB4‑…) dostępne osobno.
• Jaki stopień ochrony ma ten drążek? Główka drążka jako element panelowy posiada stopień ochrony IP66 (w komplecie z odpowiednią uszczelką), jednak ostateczny IP całego zestawu zależy od zastosowanego modułu stykowego i jakości montażu. Szczegółowe dane należy sprawdzić w karcie katalogowej producenta.
• Jakie styki elektryczne mogę zastosować z tą główką? Główka ZD4PA127 jest kompatybilna ze wszystkimi modułami stykowymi serii Harmony XB4 (np. ZB4‑…, ZB5‑…). W zależności od potrzeb można użyć modułów 1NO, 1NC lub kombinacji, a także modułów z podświetleniem. Moduły sprzedawane są oddzielnie.
