Dodatkowy uchwyt do napędu obrotowego drzwiowego ze sprzęgłem standard akcesorium do: 3VA10/11/12 | 3VA9287-0GC01 Siemens

Alternatywny kod produktu: 3VA92870GC01

Opis i Kluczowe Cechy

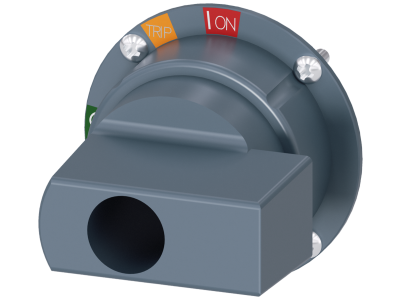

Dodatkowy uchwyt do napędu obrotowego drzwiowego ze sprzęgłem standard (symbol 3VA9287-0GC01) firmy Siemens jest akcesorium przeznaczonym do wyłączników kompaktowych serii 3VA10, 3VA11 oraz 3VA12. Umożliwia wygodną, zdalną obsługę wyłącznika przez drzwi rozdzielnicy, zachowując pełną kontrolę nad stanem łącza. Dzięki zastosowaniu sprzęgła standardowego uchwyt zapewnia pewne przeniesienie ruchu obrotowego, a opcjonalny zestaw oświetleniowy (dostępny osobno) ułatwia identyfikację położenia przełącznika nawet przy znacznym zabrudzeniu.

• Kompatybilność z serią 3VA: dedykowany do wyłączników kompaktowych 3VA10, 3VA11 i 3VA12 – gwarantuje idealne dopasowanie i bezpieczny montaż bez ryzyka uszkodzenia mechanizmu.
• Sprzęgło standard: zapewnia bezpośrednie i niezawodne połączenie z napędem obrotowym, co przekłada się na precyzyjne przełączanie stanów ON/OFF.
• Montaż w drzwiach rozdzielnicy: uchwyt umożliwia obsługę wyłącznika z zewnątrz szafy, co zwiększa wygodę i bezpieczeństwo operatora – brak konieczności otwierania drzwi podczas rutynowych czynności.
• Możliwość ryglowania: konstrukcja uchwytu pozwala na zastosowanie zamknięć i blokad (zgodnie z dostępnym wyposażeniem dodatkowym), co zabezpiecza przed przypadkowym lub nieuprawnionym przełączeniem.
• Opcjonalny zestaw oświetleniowy: możliwość doświetlenia położenia dźwigni – ułatwia szybkie rozpoznanie stanu wyłącznika nawet w trudnych warunkach oświetleniowych lub przy zabrudzeniach.

Zgodność z Normami

Produkt jest akcesorium dedykowanym do wyłączników kompaktowych Siemens 3VA, które są projektowane zgodnie z międzynarodowymi normami dla aparatury modułowej. Posiada oznaczenie CE i spełnia wymagania odpowiednich dyrektyw UE. Dokładne numery norm dla tego uchwytu nie są odrębnie podawane – należy kierować się dokumentacją techniczną wyłącznika głównego.

Zastosowanie

Dodatkowy uchwyt znajduje zastosowanie wszędzie tam, gdzie wyłączniki kompaktowe 3VA są montowane wewnątrz rozdzielnic, a ich obsługa ma odbywać się z zewnątrz – przez drzwi lub ścianę boczną. Typowe scenariusze użycia:

• Sterowanie ręczne wyłącznikiem kompaktowym w rozdzielnicach przemysłowych i budynkowych – umożliwia szybkie wyłączenie zasilania bez otwierania szafy.
• Zdalna blokada i ryglowanie wyłącznika w pozycji OFF podczas prac konserwacyjnych – zwiększa bezpieczeństwo personelu.
• Zastosowanie w szafach sterowniczych, gdzie wymagana jest ergonomiczna obsługa przycisku awaryjnego (wariant ZATRZYMANIE AWARYJNE dostępny w osobnych wersjach napędu).
• Instalacje w trudnym środowisku (zabrudzenia, pył) – opcjonalny zestaw oświetleniowy pomaga w wizualnej kontroli stanu przełącznika.

Wskazówki Montażowe

Montaż uchwytu oraz całego napędu obrotowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od wyłącznika kompaktowego. Uchwyt mocuje się na drzwiach rozdzielnicy zgodnie z instrukcją producenta – należy stosować odpowiednie momenty dokręcania śrub (szczegóły w dokumentacji technicznej 3VA). Przekrój przewodów (jeśli wymagane są połączenia elektryczne dla opcjonalnego oświetlenia) należy dobrać do prądu znamionowego zestawu. Zaleca się używanie wyłącznie oryginalnych elementów mocujących Siemens.

FAQ

• Czy uchwyt 3VA9287-0GC01 pasuje do wszystkich wyłączników serii 3VA? Tak, jest przeznaczony do modeli 3VA10, 3VA11 oraz 3VA12. Sprawdź w dokumentacji swojego wyłącznika potwierdzenie kompatybilności.
• Czy do uchwytu można dołożyć podświetlenie LED? Producent oferuje opcjonalny zestaw oświetleniowy (np. 3VA9287-0GC... z oznaczeniem świetlnym). Uchwyt standardowy nie zawiera wbudowanego źródła światła, ale jest przygotowany do montażu takiego modułu.
• Jaki jest stopień ochrony uchwytu po zamontowaniu w drzwiach? W danych produktu nie podano konkretnej klasy IP – zależy ona od konstrukcji rozdzielnicy i uszczelnień. W typowych zastosowaniach wewnątrz suchych pomieszczeń uchwyt pracuje w warunkach odpowiednich dla aparatury IP20. Dla środowisk wilgotnych lub zapylonych należy dobrać odpowiednią obudowę.
