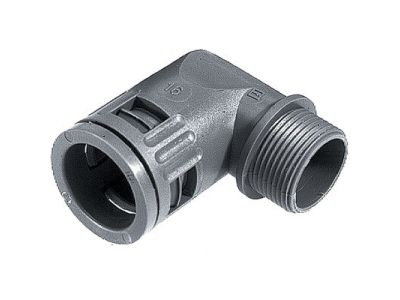

Dławnica kątowa do węża osłonowego SILVYN KLICK 90° PG 21 GY | 61801050 Lapp Kabel

Opis i Kluczowe Cechy

Dławnica kątowa SILVYN KLICK 90° PG 21 GY (symbol 61801050) to kątowa złączka do węża osłonowego, wykonana z poliamidu, bezhalogenowa. Dzięki kolanku 90° ułatwia prowadzenie przewodów w instalacjach o ograniczonej przestrzeni. Stopień ochrony IP68 oraz IP69 zapewnia odporność na pyły i długotrwałe zanurzenie oraz na strumienie wody o wysokim ciśnieniu.

• Odpowiedni do peszla o rozmiarze 28: Kompatybilność z wężami ochronnymi SILVYN RILL PA 6 i PA 12 gwarantuje uniwersalne zastosowanie w różnych instalacjach elektrycznych.
• Kolano 90°: Ułatwia montaż w ciasnych miejscach i umożliwia prowadzenie przewodów bez ostrych zagięć, co chroni kable przed uszkodzeniem.
• Wysoka szczelność (IP68, IP69): Skuteczna ochrona przed wnikaniem pyłu i wody, także w warunkach mycia ciśnieniowego – idealne do środowisk przemysłowych i zewnętrznych.
• Materiał bezhalogenowy: W przypadku pożaru nie wydziela toksycznych gazów, zwiększając bezpieczeństwo ludzi i sprzętu.
• Odporność na wyrwanie i łatwy demontaż: Trwałe połączenie mechaniczne z wężem, które można w razie potrzeby szybko zdemontować bez naruszania instalacji.

Zgodność z Normami

Dławnica kątowa SILVYN KLICK 90° PG 21 GY spełnia wymagania norm europejskich dotyczących stopni ochrony IP68 i IP69 (zgodnie z IEC 60529). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Złączka kątowa przeznaczona jest do ochronnego prowadzenia przewodów w wężach osłonowych. Znajduje zastosowanie w instalacjach wymagających dużej szczelności i odporności na trudne warunki.

• W maszynach i urządzeniach przemysłowych narażonych na wilgoć, kurz i mycie ciśnieniowe.
• W rozdzielnicach i szafach sterowniczych o ograniczonej przestrzeni montażowej.
• W instalacjach zewnętrznych, na dachach, w tunelach kablowych – wszędzie tam, gdzie wymagana jest ochrona IP68/IP69.
• Do prowadzenia przewodów w aplikacjach obrotowych lub ruchomych, gdzie standardowe złączki proste mogą być niewygodne.

Wskazówki Montażowe

Montaż dławnicy kątowej powinien być wykonany przez wykwalifikowany personel z odpowiednimi uprawnieniami (np. SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Dławnicę nakręca się ręcznie na wąż osłonowy do oporu, a następnie dokręca z umiarkowanym momentem – zgodnie z dokumentacją producenta. Przekrój wprowadzanych przewodów należy dobrać do wewnętrznej średnicy peszla. Nie wolno przekraczać maksymalnej siły dokręcania, aby nie uszkodzić gwintu PG 21.

FAQ

• Czy dławnica kątowa SILVYN KLICK 90° PG 21 jest odpowiednia do węży innych producentów? Złączka jest przeznaczona do peszli ochronnych o rozmiarze 28, w szczególności do węży SILVYN RILL PA 6 i PA 12. Jeżeli wąż innego producenta ma identyczny wymiar zewnętrzny i średnicę wewnętrzną, może być stosowany, ale producent nie gwarantuje 100% szczelności i odporności na wyrwanie.
• Jaki stopień ochrony IP zapewnia dławnica po zamontowaniu? Produkt posiada deklarowany stopień ochrony IP68 (pyłoszczelność i ciągłe zanurzenie) oraz IP69 (odporność na strumienie wody o wysokiej temperaturze i ciśnieniu). Warunkiem jest prawidłowy montaż na wężu i dociśnięcie uszczelki.
• Czy dławnica jest bezhalogenowa? Tak, wykonana jest z poliamidu bezhalogenowego. W przypadku pożaru nie wydziela toksycznych gazów, co zwiększa bezpieczeństwo w zamkniętych pomieszczeniach i szlakach kablowych.
