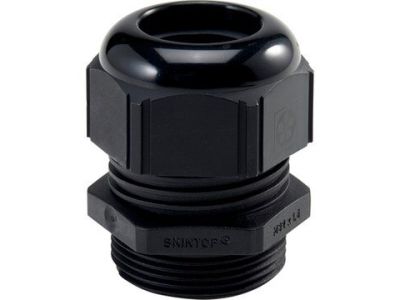

Dławnica kablowa poliamidowa PG21 IP68 SKINTOP ST PG 16 czarna | 53015250 Lapp Kabel

Opis i Kluczowe Cechy

Dławnica kablowa SKINTOP® ST PG 21 (symbol 53015250) wykonana z poliamidu w kolorze czarnym RAL 9005 zapewnia szczelne wprowadzenie kabli do obudowy przy minimalnym zajęciu miejsca. Zakres dławienia 13–18 mm umożliwia bezpieczne mocowanie przewodów o średnicy zewnętrznej w tym przedziale, a stopień ochrony IP68 – 5 bar (30 min) gwarantuje wodoszczelność nawet przy krótkotrwałym zanurzeniu. Szerokość klucza 33 mm ułatwia montaż standardowym narzędziem.

• Zakres zaciskania 13–18 mm: uniwersalne dopasowanie do wielu typów kabli, od lekkich przewodów sygnałowych po grubsze kable zasilające.
• Stopień ochrony IP68 (5 bar/30 min): całkowita pyłoszczelność i odporność na wniknięcie wody pod ciśnieniem, niezawodna praca w trudnych warunkach środowiskowych.
• Odporność UV: materiał poliamidowy stabilizowany promieniami UV, długowieczność nawet przy stałej ekspozycji na słońce (instalacje zewnętrzne, fotowoltaika).
• Podwyższona odporność na oleje: dławnica zachowuje elastyczność i szczelność w środowiskach z olejami, smarami i chłodziwami – idealna do maszyn przemysłowych.
• Zabezpieczenie przed wibracjami i odciążenie przewodu: konstrukcja redukuje przenoszenie drgań na kabel i zapobiega wyrywaniu przewodu z obudowy.

Zgodność z Normami

Dławnica spełnia wymogi europejskich norm dotyczących szczelności i wytrzymałości mechanicznej. Posiada oznaczenie CE i jest zgodna z dyrektywami UE. Stopień ochrony IP68 potwierdzono testem zanurzeniowym przy ciśnieniu 5 bar przez 30 minut.

Zastosowanie

Dzięki szerokiemu zakresowi zaciskania, odporności na UV i oleje oraz wysokiej szczelności dławnica SKINTOP® ST PG 21 sprawdza się w wielu środowiskach przemysłowych i budynkowych.

• Instalacje fotowoltaiczne – szczelne wprowadzenie kabli DC i AC w warunkach zewnętrznych, narażonych na promieniowanie UV i deszcz.
• Budowa maszyn i aparatury przemysłowej – ochrona połączeń przed olejami, chłodziwami i drganiami.
• Technika automatyzacji – prowadzenie przewodów sterowniczych i czujnikowych w szafach sterowniczych oraz na obrabiarkach.
• Instalacje w obiektach narażonych na wilgoć i kurz (np. hale produkcyjne, myjnie, tunele technologiczne).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (w przypadku instalacji elektrycznych). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Dławnicę montuje się w otworze o odpowiedniej średnicy (PG21), dokręcając nakrętkę kluczem o szerokości 33 mm. Moment dokręcania należy dostosować do wartości podanych w dokumentacji producenta – zbyt mocne dokręcenie może uszkodzić uszczelkę. Przekrój kabla powinien mieścić się w zakresie 13–18 mm (średnica zewnętrzna). W przypadku przewodów o gładkiej powierzchni zaleca się zastosowanie dodatkowych wkładek uszczelniających.

FAQ

• Jaki jest zakres dławienia tej dławnicy? Dławnica SKINTOP® ST PG 21 przyjmuje kable o średnicy zewnętrznej od 13 do 18 mm.
• Czy dławnica jest odporna na promieniowanie UV? Tak, materiał poliamidowy został stabilizowany promieniami UV, dlatego nadaje się do instalacji zewnętrznych, w tym fotowoltaicznych.
• Jaki stopień ochrony ma dławnica i czy można ją zanurzać? Stopień ochrony wynosi IP68 – dławnica jest pyłoszczelna i wytrzymuje zanurzenie w wodzie pod ciśnieniem 5 bar przez 30 minut. Nie jest jednak przeznaczona do stałego zanurzenia.
