Dławnica kablowa poliamidowa M50 IP54 SKINDICHT SVFK-M 50/42 | 52107904 Lapp Kabel

Opis i Kluczowe Cechy

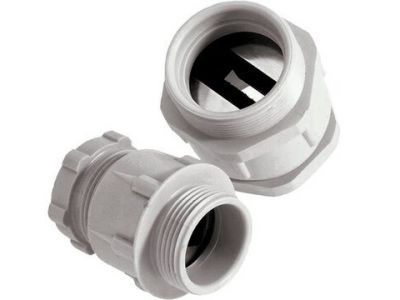

Dławnica kablowa SKINDICHT SVFK-M 50/42 (symbol 52107904) przeznaczona jest do mocowania przewodów płaskich w obudowach i szafach sterowniczych. Wykonana z poliamidu z elektrycznie cynkowanymi elementami, zapewnia stopień ochrony IP54. Gwint M50 oraz zakres wymiarów przewodu (szer. 30–40 mm, wys. 5–12 mm) czynią ją uniwersalnym rozwiązaniem do wielu zastosowań przemysłowych.

• Zakres przewodu płaskiego 30–40 x 5–12 mm: elastyczne dopasowanie do różnych typów przewodów bez konieczności stosowania oddzielnych uszczelek – jedna dławnica obsługuje szeroki przedział wymiarów.
• Duży otwór wewnętrzny: umożliwia zamocowanie nawet dwóch przewodów płaskich jednocześnie, co redukuje liczbę potrzebnych dławnic i upraszcza instalację.
• Boczne listki uszczelniające o automatycznym dopasowaniu: samoczynnie dostosowują się do rzeczywistych wymiarów przewodu, gwarantując szczelność przy różnych przekrojach i tolerancjach wykonania.
• System tolerancji wymiarowych: konstrukcja dopuszcza odchylenia wymiarów przewodu bez utraty funkcji uszczelniającej – zwiększa niezawodność w warunkach produkcji seryjnej.
• Materiał poliamid z ocynkowanymi elementami: odporność na korozję i wpływ środowiska, a stopień ochrony IP54 zabezpiecza wnętrze szafy przed pyłem i bryzgami wody.

Zgodność z Normami

Dławnica SKINDICHT SVFK-M 50/42 została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jej parametry mechaniczne i szczelność odpowiadają standardom branżowym dla dławnic kablowych stosowanych w aparaturze elektrotechnicznej.

Zastosowanie

Dzięki swojej konstrukcji i zakresowi wymiarów dławnica sprawdza się w wielu środowiskach przemysłowych i infrastrukturalnych.

• Systemy transportowania – prowadzenie przewodów płaskich w taśmociągach i przenośnikach.
• Budowa szaf sterowniczych – wyprowadzenie kabli zasilających i sygnałowych przy zachowaniu szczelności obudowy.
• Instalacje w windach – mocowanie płaskich przewodów sterujących i napędowych w szybach windowych.
• Pompy oraz urządzenia narażone na wilgoć – ochrona wnętrza przed wnikaniem wody i zanieczyszczeń.

Wskazówki Montażowe

Montaż dławnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Dławnicę wkręca się w otwór gwintowany o odpowiednim wymiarze (M50), zalecany moment dokręcania zgodnie z dokumentacją producenta. Przed montażem należy sprawdzić, czy przewód płaski mieści się w deklarowanym zakresie szerokości i wysokości. Po instalacji upewnić się, że boczne listki uszczelniające przylegają równomiernie do powierzchni przewodu.

FAQ

• Jakie przewody można zastosować w dławnicy SKINDICHT SVFK-M 50/42? Dławnica jest dedykowana przewodom płaskim o szerokości od 30 do 40 mm i wysokości od 5 do 12 mm. Nie nadaje się do przewodów okrągłych ani o innych wymiarach.
• Jaki stopień ochrony zapewnia dławnica? Deklarowany stopień ochrony IP54 gwarantuje ochronę przed wnikaniem pyłu w ograniczonym zakresie oraz przed bryzgami wody ze wszystkich kierunków.
• Czy można zamontować dwa przewody jednocześnie? Tak, duży otwór wewnętrzny dławnicy umożliwia bezpieczne wprowadzenie dwóch przewodów płaskich, o ile ich łączna geometria mieści się w zakresie wymiarowym.
