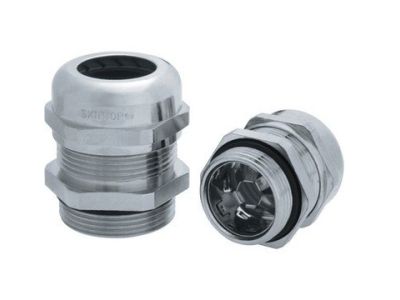

Dławnica kablowa mosiężna SKINTOP MS-SC-M-XL 16x1,5 | 53112625 Lapp Kabel

Opis i Kluczowe Cechy

Dławnica kablowa mosiężna SKINTOP MS-SC-M-XL 16x1,5 (symbol 53112625) to zaawansowane rozwiązanie do prowadzenia przewodów w trudnych warunkach przemysłowych i zewnętrznych. Wyposażona w gwint M16, oferuje zakres dławienia od 4,5 do 10 mm, co pozwala na elastyczne dopasowanie do różnych średnic kabli. Dzięki wyjątkowo długiemu gwintowi przyłączeniowemu doskonale sprawdza się w obudowach grubościennych, zapewniając bezpieczne i szczelne wprowadzenie przewodów.

• Zakres dławienia 4,5–10 mm: Umożliwia stosowanie z szeroką gamą przewodów, redukując potrzebę stosowania wielu rozmiarów dławnic.
• Stopień ochrony IP68 (10 bar/30 min) oraz IP69: Gwarantuje szczelność nawet w ekstremalnych warunkach – zanurzenie do 10 barów ciśnienia oraz odporność na strumienie wody pod wysokim ciśnieniem i temperaturą.
• Ekranowanie EMC – zintegrowana sprężyna stykowa: Zapewnia niskooporowe połączenie między ekranem kabla a dławnicą, skutecznie tłumiąc zakłócenia elektromagnetyczne.
• Mosiądz niklowany, odporność UV: Gwarantuje odporność na korozję, promieniowanie UV oraz obciążenia chemiczne i mechaniczne – idealne do pracy na zewnątrz i w agresywnym środowisku.
• Certyfikat UL: Potwierdza zgodność z normami amerykańskimi, umożliwiając bezpieczne stosowanie na rynku północnoamerykańskim oraz w eksporcie.

Zgodność z Normami

Dławnica spełnia wymagania europejskich norm dotyczących szczelności i bezpieczeństwa, co potwierdza certyfikat CE. Posiada certyfikat UL zgodny z danymi technicznymi, umożliwiający stosowanie na rynku północnoamerykańskim. Wersje artykułów z oznaczeniem „LF” są zgodne z dyrektywą RoHS (bez ołowiu).

Zastosowanie

Dzięki wysokiej szczelności, odporności mechanicznej i ekranowaniu EMC dławnica SKINTOP MS-SC-M-XL sprawdza się w wymagających aplikacjach przemysłowych i automatyki.

• Wprowadzanie miedzianych przewodów ekranowanych w systemach sterowania, silnikach i przetwornicach częstotliwości – ochrona przed zakłóceniami EM.
• Stosowanie w obudowach grubościennych (długi gwint) – idealna do rozdzielnic, szaf sterowniczych i maszyn.
• Instalacje zewnętrzne, w tym narażone na deszcz, mycie pod ciśnieniem, zalanie lub promieniowanie UV.
• Przemysł chemiczny, spożywczy i offshore – tam gdzie wymagana jest wysoka odporność chemiczna i mechaniczna.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia. Dławnicę należy dokręcać z momentem zgodnym z dokumentacją producenta. Dla obudów malowanych, anodowanych lub powlekanych proszkowo zaleca się stosowanie nakrętki uziemiającej SKINDICHT SM-PE-M w celu zapewnienia odpowiedniego połączenia wyrównawczego. Przekrój przewodu dobrać do zakresu dławienia (4,5–10 mm). Przed uruchomieniem sprawdzić szczelność zgodnie z wymaganą klasą IP.

FAQ

• Czy dławnica nadaje się do kabli z płaszczem wewnętrznym? Tak, produkt jest odpowiedni do kabli i przewodów z płaszczem wewnętrznym oraz bez niego – szeroki zakres dławienia zapewnia dopasowanie do różnych konstrukcji.
• Jaki jest maksymalny stopień ochrony IP? Dławnica uzyskuje IP68 przy zanurzeniu 10 barów przez 30 minut oraz IP69 – odporność na strumienie wody pod wysokim ciśnieniem i temperaturą. Dla standardowych zastosowań wewnętrznych wystarcza IP66.
• Czy dławnica zapewnia ekranowanie EMC? Tak, wyposażona jest w zintegrowaną, wysoce przewodzącą i giętką sprężynę stykową, która tworzy niskooporowe przejście między ekranem plecionki miedzianej a dławnicą, skutecznie tłumiąc zakłócenia elektromagnetyczne.
