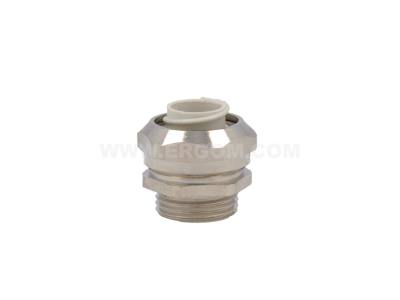

Dławnica kablowa mosiężna MWD/MWO 20M11 z gwintem metrycznym | E03DK-08010200301 Ergom

Alternatywny kod produktu: MWO 20M/11 (50 SZT.)

Opis i Kluczowe Cechy

Dławnica kablowa mosiężna MWD/MWO 20M11 (symbol E03DK-08010200301) przeznaczona jest do stosowania z rurami ochronnymi. Wykonana z mosiądzu, wyposażona w gwint metryczny, zapewnia trwałe i szczelne połączenie w instalacjach elektrycznych i teletechnicznych.

• Materiał – mosiądz: wysoka odporność na korozję i uszkodzenia mechaniczne, wydłuża żywotność połączenia w trudnych warunkach środowiskowych.
• Gwint metryczny: umożliwia łatwy i pewny montaż w standardowych otworach gwintowanych zgodnych z normą ISO, bez potrzeby stosowania dodatkowych przejściówek.
• Przeznaczenie do rur ochronnych: idealna do ochronnego prowadzenia przewodów i kabli w obrębie rozdzielnic, szaf sterowniczych oraz w instalacjach podtynkowych i natynkowych.
• Solidne wykonanie: konstrukcja zapewniająca stabilność mechaniczną i wieloletnią niezawodność połączenia przy zachowaniu ciągłości elektrycznej (w przypadku dławnic uziemiających – brak danych producenta o funkcji EMC/uziemienia, dlatego nie podano).

Zgodność z Normami

Dławnica spełnia wymagania europejskich norm oraz posiada oznaczenie CE. Produkt został zaprojektowany i wyprodukowany zgodnie z powszechnie przyjętymi standardami branży elektroinstalacyjnej, co gwarantuje jego bezpieczne użytkowanie w instalacjach niskiego napięcia.

Zastosowanie

Dławnica kablowa MWD/MWO 20M11 znajduje zastosowanie wszędzie tam, gdzie wymagane jest mechaniczne uszczelnienie i ochronne wprowadzenie kabla przez obudowę lub przepust.

• Montaż w puszkach i rozdzielnicach elektrycznych przy użyciu rur ochronnych.
• Prowadzenie przewodów w szafach sterowniczych i automatyce przemysłowej.
• Wprowadzenie kabli w obudowach maszyn i urządzeń instalowanych na zewnątrz (w suchych pomieszczeniach – brak deklarowanego stopnia ochrony, dlatego stosować zgodnie z przeznaczeniem producenta).
• Zastosowania w instalacjach domowych i komercyjnych do ochronnego prowadzenia kabli w ścianach i przepustach.

Wskazówki Montażowe

Montaż dławnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Dławnicę wkręca się w otwór gwintowany (np. puszki, obudowy) z gwintem metrycznym o odpowiedniej średnicy (20 mm). Dokręcać z momentem zgodnym z zaleceniami producenta – zwykle ręcznie, a ewentualne dokręcenie narzędziem bez użycia nadmiernej siły. Przekrój wprowadzanego kabla należy dobrać do średnicy wewnętrznej dławnicy (brak danych w źródle). Upewnić się, że uszczelka (jeśli występuje) jest prawidłowo osadzona, aby zapewnić szczelność połączenia.

FAQ

• Czy dławnica MWD/MWO 20M11 nadaje się do montażu w przepustach kablowych w ziemi? Producent nie podaje stopnia ochrony IP ani danych o odporności na wilgoć. Dławnica przeznaczona jest do rur ochronnych – w przypadku montażu w warunkach podwyższonej wilgotności należy zastosować dodatkowe uszczelnienie lub wybrać wariant z uszczelką (brak danych).
• Jaki gwint ma dławnica? Gwint metryczny M20 (20 mm) – zgodny z oznaczeniem 20M11 w nazwie. Umożliwia wkręcenie w standardowe otwory gwintowane M20.
• Czy dławnica może być stosowana do kabli zakończonych wtykami lub wiązkami przewodów? Dławnica przeznaczona jest do rur ochronnych, nie posiada zacisku szczękowego – służy do ochronnego prowadzenia kabla przez otwór w obudowie, a nie do jego mechanicznego mocowania. Do kabli wielożyłowych zalecane jest zastosowanie dławnicy z redukcją lub listwy zaciskowej w puszce.
