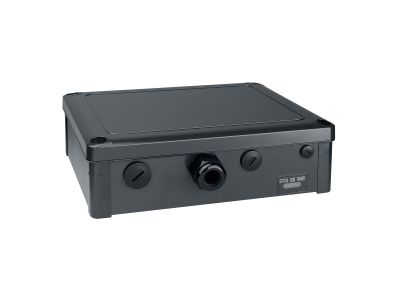

Dławnica kablowa, 12 wyjść przekaźnikowych przyłącze przewodowe Harmony eXLhoist | ZARB12W Schneider Electric

Opis i Kluczowe Cechy

Schneider Electric ZARB12W to przyłącze przewodowe z serii Harmony eXLhoist, pełniące funkcję odbiornika dla bezprądowych systemów kontroli. Urządzenie wyposażono w 12 przekaźników, w tym 2 przekaźniki bezpieczeństwa (2× NC), 9 styków NO oraz 3 styki zbliżeniowe NO. Zasilanie uniwersalne 24‑240 V AC/DC. Metalowa obudowa o stopniu ochrony IP65 zapewnia odporność na kurz, wodę, uderzenia, wibracje i rdzę, co sprawdza się w wymagających środowiskach przemysłowych. Zakres temperatur pracy od –40 do +70 °C.

• 12 przekaźników (9× NO + 3× NO zbliżeniowe + 2× NC bezpieczeństwa): Duża liczba wyjść umożliwia jednoczesne sterowanie wieloma odbiornikami, a przekaźniki bezpieczeństwa zwiększają niezawodność w aplikacjach krytycznych.
• Zasilanie 24‑240 V AC/DC: Uniwersalny zakres napięcia pozwala na współpracę z różnymi systemami zasilania bez konieczności stosowania dodatkowych przetwornic.
• Stopień ochrony IP65: Pełna odporność na kurz, wodę, uderzenia, wibracje i rdzę – gwarancja niezawodnej pracy w trudnych warunkach przemysłowych i zewnętrznych.
• Metalowa obudowa: Wytrzymała konstrukcja odporna na uszkodzenia mechaniczne i wibracje, odpowiednia do montażu w miejscach narażonych na fizyczne obciążenia.
• Szeroki zakres temperatur –40 do +70 °C: Gwarantuje stabilne działanie w ekstremalnych warunkach klimatycznych, od mrozu po upał.

Zgodność z Normami

Produkt spełnia międzynarodowe standardy i posiada certyfikaty, w tym Marine, IP66, IP67, IP69, IP69K, Type 4X, zgodnie z deklaracją producenta. Stopień ochrony IP65 potwierdza odporność na wnikanie pyłu i strumieni wody. Urządzenie jest zgodne z systemem ZART8L.

Zastosowanie

Przyłącze ZARB12W zaprojektowano jako odbiornik bezprzewodowych systemów kontroli, szczególnie w aplikacjach wymagających dużej liczby wyjść przekaźnikowych i wysokiej niezawodności. Sprawdza się w:

• Sterowaniu suwnicami, dźwigami i inny urządzeniami dźwigowymi – dzięki przekaźnikom bezpieczeństwa i odporności na wibracje.
• Automatyce maszyn przemysłowych, w których wymagana jest zdalna aktywacja wielu obwodów (np. oświetlenie, napędy, siłowniki).
• Systemach sygnalizacji i alarmowych, zwłaszcza w środowiskach o podwyższonej wilgotności i zapyleniu.
• Instalacjach na zewnątrz i w trudnych warunkach – obudowa IP65 oraz szeroki zakres temperatur zapewniają długotrwałą pracę bez awarii.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do mocowania w otworze o średnicy 22 mm (zgodnie z opisem producenta). Należy stosować przewody o przekroju dobranym do przewidywanego obciążenia oraz dokręcać zaciski momentem zalecanym w dokumentacji. Metalową obudowę należy uziemić zgodnie z obowiązującymi przepisami. Prace wykonywać przy beznapięciowym układzie.

FAQ

• Czy urządzenie jest kompatybilne z nadajnikiem ZART8L? Tak, producent deklaruje zgodność z systemem ZART8L – przyłącze ZARB12W działa jako odbiornik sterowania bezprzewodowego.
• Jaki stopień ochrony ma produkt? Podstawowy stopień ochrony to IP65, jednak urządzenie spełnia również wymagania norm IP66, IP67, IP69, IP69K oraz Type 4X, co czyni je odpornym na kurz, wodę, wysokie ciśnienie i ekstremalne warunki.
• Jakie styki posiadają przekaźniki bezpieczeństwa? Dwa przekaźniki bezpieczeństwa są w konfiguracji normalnie zamkniętej (2× NC), co zapewnia bezpieczne zachowanie przy zaniku napięcia.
