Dławnica czopowa,wkład uszczelniający QSR160U do rur karbowan. i gładkościennych ośred.wew.134-144mm | 801600000003 Q-Systems

Opis i Kluczowe Cechy

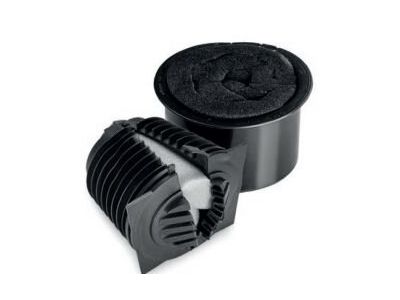

Dławnica czopowa QSR160U marki Q-Systems to profesjonalny wkład uszczelniający zaprojektowany z myślą o najwyższej ochronie infrastruktury podziemnej. Produkt dedykowany jest do rur osłonowych o średnicy zewnętrznej 160 mm, charakteryzując się zakresem uszczelnienia średnicy wewnętrznej od 134 mm do 144 mm. Dzięki precyzyjnemu dopasowaniu, wkład skutecznie eliminuje ryzyko wnikania do wnętrza rur zanieczyszczeń stałych, takich jak piasek, muł czy drobne kamienie, co jest kluczowe dla zachowania drożności kanałów kablowych w długofalowej eksploatacji.

• Uniwersalność montażu: Konstrukcja pozwala na instalację zarówno w rurach pustych, jak i w tych, w których został już przeciągnięty kabel, co znacząco podnosi elastyczność prac na placu budowy.
• Wymiary czopa: Element uszczelniający posiada czop o wymiarach 0,15 x 0,15 x 0,1 m, co zapewnia stabilne osadzenie wewnątrz rury.
• Kompatybilność: Wkład współpracuje z rurami karbowanymi oraz gładkościennymi, co czyni go wszechstronnym rozwiązaniem w systemach kanalizacji teletechnicznej i energetycznej.

Zgodność z Normami

Produkt został wykonany zgodnie ze standardami branżowymi dotyczącymi osłonowych systemów rur układanych w ziemi. Materiały użyte do produkcji dławnicy QSR160U wykazują wysoką odporność na agresywne środowisko gruntowe oraz korozję biologiczną. Zastosowanie tego typu uszczelnień wspiera zachowanie parametrów technicznych sieci zgodnie z wytycznymi projektowymi dla przepustów kablowych, minimalizując ryzyko uszkodzeń mechanicznych kabli przez naniesione osady.

Zastosowanie

Wkład uszczelniający QSR160U znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz telekomunikacyjnym. Jest niezastąpiony przy budowie magistralnych linii kablowych, gdzie rury osłonowe o średnicy 160 mm stanowią główny trakt przesyłowy. Idealnie sprawdza się w miejscach takich jak:

• Przepusty pod drogami i torowiskami, gdzie wymagana jest szczególna czystość wnętrza rur.
• Wloty do studni kablowych i zasobników.
• Zabezpieczenie rezerwowych kanałów technologicznych przed ich zamuleniem.

Wskazówki Montażowe

Proces instalacji dławnicy czopowej Q-Systems jest intuicyjny i nie wymaga specjalistycznych narzędzi, co skraca czas pracy instalatora. Przed montażem należy upewnić się, że krawędź rury jest wolna od ostrych zadziorów, które mogłyby uszkodzić wkład. W przypadku rur z kablem, dławnicę należy odpowiednio dopasować do wolnej przestrzeni wokół przewodu. Należy zwrócić uwagę na osiowe wprowadzenie czopa do wnętrza rury, aby zapewnić równomierny docisk na całym obwodzie wewnętrznym (w zakresie 134-144 mm). Prawidłowo osadzony wkład powinien stawiać wyraźny opór przy próbie wyciągnięcia, co gwarantuje szczelność mechaniczną.

FAQ

• Czy dławnica QSR160U jest wodoszczelna? Produkt służy przede wszystkim do zabezpieczenia przed wnikaniem zanieczyszczeń stałych. W przypadku wymagań dotyczących wysokiego ciśnienia hydrostatycznego, należy skonsultować się z działem technicznym w celu doboru uszczelnień hermetycznych.
• Czy wkład można stosować w rurach innych producentów? Tak, dławnica jest kompatybilna z każdą rurą o średnicy zewnętrznej 160 mm, której średnica wewnętrzna mieści się w przedziale 134-144 mm.
• Czy produkt jest wielorazowego użytku? Konstrukcja pozwala na demontaż i ponowną instalację, o ile element nie został uszkodzony mechanicznie podczas eksploatacji.
