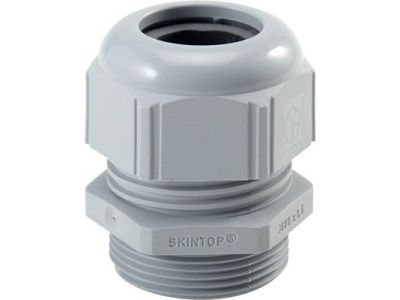

Dławik SKINTOP ST-M 20x1,5 RAL7001, ciemnoszary (opak=100szt) | 53111020 Lapp Kabel

Opis i Kluczowe Cechy

Dławnica kablowa SKINTOP® ST-M 20x1,5 w kolorze srebrnoszarym (RAL 7001) to profesjonalne rozwiązanie od renomowanego producenta Lapp Kabel, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Produkt charakteryzuje się gwintem metrycznym M20, który zapewnia kompatybilność ze standardowymi otworami w obudowach i szafach sterowniczych. Kluczowym atutem dławika jest jego uniwersalny zakres dławienia wynoszący od 6 mm do 13 mm, co pozwala na bezpieczne i szczelne wprowadzenie przewodów o różnych średnicach zewnętrznych bez konieczności wymiany osprzętu.

• Wysoki stopień ochrony: Produkt oferuje szczelność na poziomie IP 68 (5 barów przez 30 minut) oraz IP 69, co czyni go odpornym na mycie pod wysokim ciśnieniem i zanurzenie.
• Ochrona przed wibracjami: Zintegrowana ochrona przed wibracjami zapobiega samoczynnemu poluzowaniu się nakrętki kołpakowej, co jest kluczowe w maszynach generujących drgania.
• Gwint trapezowy: Zastosowanie wielokrotnego, spłaszczonego gwintu trapezowego umożliwia błyskawiczne dokręcenie i gwarantuje stabilność mechaniczną połączenia.
• Odporność chemiczna: Materiał wykonania wykazuje wysoką odporność na działanie olejów oraz trudne warunki środowiskowe panujące w halach produkcyjnych.

Zgodność z Normami

Dławnice z serii SKINTOP® ST-M są produkowane zgodnie z najwyższymi standardami jakościowymi, co potwierdzają liczne certyfikaty i stopnie ochrony. Zgodność z klasami IP 66, IP 68 oraz IP 69 gwarantuje pełne bezpieczeństwo instalacji elektrycznej przed wnikaniem pyłu, wilgoci oraz wody pod ciśnieniem. Produkt spełnia wymagania norm dotyczących odciążania przewodów, co chroni żyły kabla przed wyrwaniem z zacisków wewnątrz urządzenia.

Zastosowanie

Dławik SKINTOP® ST-M 20x1,5 znajduje szerokie zastosowanie w automatyce przemysłowej, budowie maszyn oraz produkcji rozdzielnic. Dzięki swojej konstrukcji jest szczególnie polecany do:

• Uszczelniania i odciążania przewodów wprowadzanych do obudów o grubych ścianach (dzięki optymalnej długości gwintu przyłączeniowego).
• Pracy w środowiskach o podwyższonym zapyleniu i wilgotności.
• Instalacji w miejscach narażonych na kontakt z substancjami oleistymi.
• Systemów wymagających wysokiej niezawodności mechanicznej i odporności na drgania.

Wskazówki Montażowe

Aby zapewnić deklarowany stopień ochrony IP 68/69, należy przestrzegać poniższych zaleceń montażowych:

• Dobór narzędzi: Do dokręcenia dławnicy należy użyć klucza płaskiego o rozmiarze 25 (Szerokość klucza 1: 25).
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania, aby zapewnić optymalne uszczelnienie bez deformacji izolacji przewodu.
• Przygotowanie otworu: W przypadku montażu w obudowach bez gwintu, należy upewnić się, że krawędzie otworu są gładkie, a powierzchnia wokół dławnicy czysta.
• Prowadzenie kabla: Przewód powinien być wprowadzony prostopadle do dławnicy, aby uszczelka mogła równomiernie przylegać do jego obwodu.

FAQ

• Jaki jest zakres średnic kabla dla tego dławika? Dławik obsługuje przewody o średnicy zewnętrznej od 6 mm do 13 mm.
• Czy dławnica nadaje się do stosowania na zewnątrz? Wersja w kolorze RAL 7001 (srebrnoszary) jest dedykowana głównie do zastosowań wewnętrznych i przemysłowych. Do stałej ekspozycji na promieniowanie UV zaleca się wersje w kolorze czarnym.
• Co oznacza stopień ochrony IP 69? Oznacza to, że dławnica jest odporna na silne strumienie wody pod wysokim ciśnieniem i w wysokiej temperaturze, co jest standardem np. w przemyśle spożywczym.
• Ile sztuk znajduje się w opakowaniu? Produkt sprzedawany jest w opakowaniach zbiorczych zawierających 100 sztuk dławnic.
