Dławik sieciowy 3-fazowy 1,17mH 25A D3N 25A | 19290-9966 Breve-Tufvassons

Opis i Kluczowe Cechy

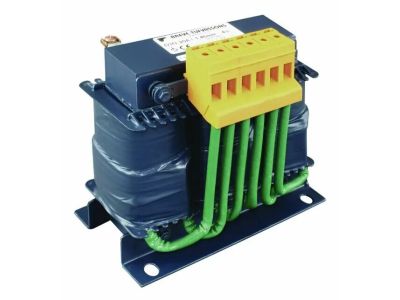

Dławik sieciowy 3-fazowy typu D3N o indukcyjności znamionowej 1,17 mH oraz prądzie roboczym 25 A to zaawansowany komponent magnetyczny zaprojektowany przez renomowanego producenta Breve-Tufvassons. Urządzenie to pełni kluczową rolę w systemach napędowych, służąc do ograniczania stromości narastania prądu oraz redukcji wyższych harmonicznych generowanych przez przekształtniki częstotliwości. Dzięki zastosowaniu wysokiej jakości rdzeni magnetycznych oraz precyzyjnie nawiniętych uzwojeń, dławik charakteryzuje się wysoką sprawnością i minimalnymi stratami mocy.

• Indukcyjność 1,17 mH: Zapewnia optymalną impedancję dla układów zasilania, co przekłada się na skuteczne tłumienie przepięć komutacyjnych.
• Prąd znamionowy 25 A: Pozwala na stabilną pracę w obciążonych obwodach przemysłowych bez ryzyka nadmiernego przegrzewania się komponentu.
• Konstrukcja 3-fazowa: Symetryczna budowa gwarantuje równomierne obciążenie faz i stabilizację parametrów sieci zasilającej.
• Wysoka odporność dielektryczna: Zastosowane materiały izolacyjne zapewniają długotrwałą bezawaryjność nawet w trudnych warunkach środowiskowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Dławik spełnia wymagania normy PN-EN 61558, co potwierdza jego bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Posiada stopień ochrony IP00, co oznacza, że jest przeznaczony do zabudowy wewnątrz szaf sterowniczych lub obudów technologicznych, chroniących przed bezpośrednim kontaktem z częściami pod napięciem. Zastosowana klasa izolacji termicznej gwarantuje bezpieczną pracę w określonym zakresie temperatur otoczenia.

Zastosowanie

Dławik sieciowy D3N 25A znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej i energoelektronice. Jest niezbędnym elementem w układach zasilania falowników (przemienników częstotliwości), gdzie działa jako filtr wejściowy. Jego głównym zadaniem jest ochrona mostka prostowniczego przed gwałtownymi zmianami napięcia w sieci oraz ograniczenie wpływu falownika na inne urządzenia podłączone do tej samej linii zasilającej. Idealnie sprawdza się w systemach wentylacji, pompowniach, liniach produkcyjnych oraz wszędzie tam, gdzie wymagana jest wysoka jakość energii elektrycznej i ochrona czułych podzespołów elektronicznych.

Wskazówki Montażowe

Podczas instalacji dławika 3-fazowego należy zwrócić szczególną uwagę na zapewnienie odpowiedniej cyrkulacji powietrza, ponieważ urządzenie podczas pracy wydziela ciepło. Montaż powinien odbywać się na stabilnej, uziemionej powierzchni metalowej wewnątrz szafy sterowniczej. Przewody zasilające o odpowiednim przekroju (dostosowanym do prądu 25 A) należy podłączyć do zacisków śrubowych, dbając o zachowanie właściwego momentu dokręcania, co zapobiega powstawaniu rezystancji zestykowej i przegrzewaniu się styków. Należy zachować bezpieczne odstępy od innych urządzeń elektronicznych, aby zminimalizować wpływ pola magnetycznego dławika na ich pracę.

FAQ

• Czy dławik D3N 25A może pracować z falownikami innych producentów? Tak, dławiki Breve są uniwersalne i mogą współpracować z dowolnymi przemiennikami częstotliwości, o ile ich parametry prądowe i indukcyjność są zgodne z wymaganiami danej aplikacji.
• Jaki jest główny cel stosowania dławika o indukcyjności 1,17 mH? Głównym celem jest redukcja harmonicznych prądu oraz ochrona sieci przed zakłóceniami, co wydłuża żywotność kondensatorów w obwodzie pośrednim falownika.
• Czy urządzenie wymaga dodatkowego chłodzenia? W standardowych warunkach pracy wewnątrz szafy sterowniczej wystarczająca jest konwekcja naturalna, pod warunkiem zachowania odpowiednich odstępów montażowych.
