Dławik M20 SKINTOP STR-M20x1,5 IP68 sza poliamid | 53111120 Lapp Kabel

Opis i Kluczowe Cechy

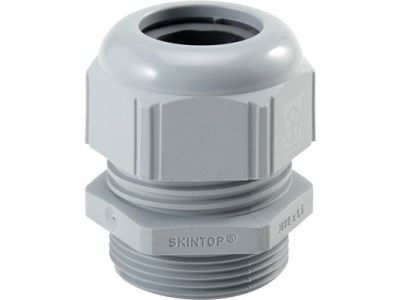

Dławik kablowy SKINTOP STR-M20x1,5 (symbol 53111120) wykonany z wytrzymałego poliamidu w kolorze srebrnoszarym (RAL 7001). Łączy gwint M20 z szerokim zakresem zaciskania 4–10 mm, co pozwala bezpiecznie uszczelnić i odciążyć przewody o różnych średnicach. Dzięki podwójnej ochronie IP68 (5 bar, 30 min) oraz IP69 i IP66 sprawdza się w środowiskach wymagających odporności na wilgoć i wysokociśnieniowe mycie.

• Zakres zaciskania 4–10 mm: Elastyczne dopasowanie do przewodów o różnych średnicach zewnętrznych – jeden dławik obsługuje szeroki przekrój kabli.
• Długi gwint przyłączeniowy: Umożliwia montaż w obudowach o grubych ścianach, zachowując pełne uszczelnienie i stabilność zamocowania.
• Stopień ochrony IP68 (5 bar, 30 min), IP69, IP66: Odporność na zanurzenie i strumień wody pod wysokim ciśnieniem – niezawodność w wilgotnych, przemysłowych warunkach.
• Odporność na olej: Materiał poliamidowy zachowuje właściwości w kontakcie z olejami i smarami, co przedłuża żywotność uszczelnienia.
• Spłaszczony gwint trapezoidalny nakrętki: Chroni przed samoistnym odkręceniem pod wpływem wibracji – trwałe zamknięcie bez konieczności dodatkowego zabezpieczania.

Zgodność z Normami

Dławik SKINTOP STR-M20x1,5 został zaprojektowany zgodnie z aktualnymi wymaganiami europejskimi. Posiada certyfikat CE. Materiał o wysokiej odporności na olej i warunki atmosferyczne zapewnia długą bezawaryjną pracę w typowych dla branży instalacjach przemysłowych.

Zastosowanie

Dławik SKINTOP STR-M20x1,5 przeznaczony jest do uszczelniania i odciążania kabli wprowadzanych do obudów elektrycznych, rozdzielnic, szaf sterowniczych i puszek przyłączeniowych. Sprawdza się szczególnie tam, gdzie wymagana jest wysoka szczelność i odporność na czynniki zewnętrzne.

• Wprowadzanie przewodów do rozdzielnic i szaf sterowniczych w przemyśle maszynowym i instalacyjnym
• Uszczelnianie wejść kablowych w obudowach o grubych ścianach (np. maszyny, urządzenia zewnętrzne)
• Instalacje w środowiskach wilgotnych, zapylonych oraz poddanych myciu wysokociśnieniowemu (przemysł spożywczy, myjnie)
• Ochrona przed wibracjami w miejscach narażonych na drgania – np. silniki, pompy, agregaty

Wskazówki Montażowe

Montaż dławika może być wykonywany wyłącznie przez wykwalifikowany personel elektryczny z odpowiednimi uprawnieniami (SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od obwodu, przez który poprowadzona będzie instalacja (jeśli dotyczy). Dławik wkręcać w otwór gwintowany M20 z momentem obrotowym zgodnym z dokumentacją producenta. Dobrać zakres dławienia do rzeczywistej średnicy kabla, aby zapewnić pełne uszczelnienie. Przekrój przewodów oraz dobór dławika powinny odpowiadać obciążeniu prądowemu instalacji.

FAQ

• Jaki zakres średnic przewodu obsługuje dławik SKINTOP STR-M20x1,5? Zakres zaciskania wynosi od 4 do 10 mm. Dławik można stosować do przewodów o średnicy zewnętrznej mieszczącej się w tym przedziale.
• Jaki stopień ochrony zapewnia ten dławik? Dławik posiada klasę szczelności IP68 (przy ciśnieniu 5 barów przez 30 minut), IP69 (odporność na strumień wody o wysokiej temperaturze i ciśnieniu) oraz IP66 (pyłoszczelność i ochrona przed silnym strumieniem wody).
• Czy dławik w kolorze srebrnoszarym nadaje się do montażu na zewnątrz? Dane producenta wskazują, że wersje w kolorze czarnym są rekomendowane do stosowania na wolnym powietrzu. Dławik srebrnoszary (RAL 7001) przeznaczony jest do instalacji wewnątrz budynków, w suchych lub wilgotnych pomieszczeniach przemysłowych. Do aplikacji zewnętrznych zalecamy wybór wariantu czarnego.
