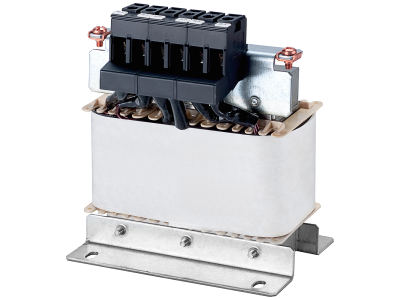

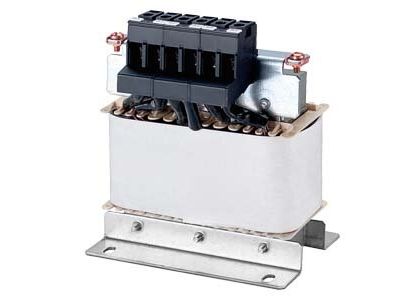

Dławik do sieci niskiego napięcia FSB 3AC 380-480V-22A | 6SL3203-0CE21-8AA0 Siemens

Alternatywny kod produktu: 6SL32030CE218AA0

Opis i Kluczowe Cechy

Dławik sieciowy niskiego napięcia FSB, model 6SL3203-0CE21-8AA0, przeznaczony do pracy w sieciach trójfazowych 380-480V AC. Zaprojektowany do współpracy z przekształtnikami częstotliwości w zakresie mocy od 0,12 kW do 15 kW, zapewnia efektywne tłumienie zakłóceń i ochronę urządzeń. Jego głównym zadaniem jest ograniczenie przepięć sieciowych oraz redukcja harmonicznych, co przekłada się na stabilną pracę napędów elektrycznych.

• Napięcie znamionowe 3AC 380-480V: Umożliwia bezpieczną pracę w standardowych sieciach niskiego napięcia przemysłowego, zapewniając kompatybilność z wieloma typami przekształtników.
• Prąd znamionowy 22 A: Gwarantuje odpowiednią wydajność filtracji dla napędów o mocy do 15 kW, chroniąc je przed skokami napięcia i przepięciami.
• Konstrukcja typu FSB: Zwarta obudowa umożliwia łatwy montaż w szafach sterowniczych oraz kompaktowych zestawach napędowych.
• Zastosowanie w sieciach IT/TN: Dławik przystosowany do pracy w różnych konfiguracjach uziemienia sieci, zwiększając uniwersalność zastosowania.
• Redukcja harmonicznych: Obniża zawartość wyższych harmonicznych w sieci, minimalizując ryzyko uszkodzenia innych odbiorników oraz poprawiając jakość energii.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej. Przeznaczony do montażu w instalacjach spełniających standardy DIN.

Zastosowanie

Dławik sieciowy FSB znajduje zastosowanie w układach napędowych z przekształtnikami częstotliwości, gdzie wymagane jest tłumienie przepięć i minimalizacja zakłóceń sieciowych. Szczególnie polecany do:

• Ochrony wejść przekształtników w przemysłowych układach napędowych – pompy, wentylatory, przenośniki.
• Redukcji harmonicznych w sieciach zasilających maszyny CNC, obrabiarki i linie produkcyjne.
• Poprawy jakości energii w systemach automatyki budynkowej, windach i klimatyzacji.
• Zabezpieczenia przetwornic częstotliwości przed przepięciami sieciowymi w instalacjach o wysokiej dynamice obciążenia.

Wskazówki Montażowe

Montaż dławika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Urządzenie mocuje się na szynie TH35 (DIN) lub na płycie montażowej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające i odczekać do całkowitego wyłączenia kondensatorów. Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem znamionowym 22 A i obowiązującymi normami. Moment dokręcania zacisków należy stosować według danych podanych w karcie produktu.

FAQ

• Jaki jest prąd znamionowy dławika? Prąd znamionowy wynosi 22 A przy napięciu 3AC 380-480V, co pozwala na współpracę z przekształtnikami o mocy do 15 kW.
• Czy dławik redukuje harmoniczne? Tak, dławik sieciowy typu FSB został zaprojektowany do tłumienia wyższych harmonicznych powstających w pracy przekształtników, co poprawia jakość energii i chroni inne odbiorniki.
• Jaki jest stopień ochrony dławika? W dostępnych danych nie podano konkretnego stopnia IP. Standardowo dławiki tego typu montowane są wewnątrz szaf sterowniczych o stopniu ochrony minimum IP20. Szczegółowe informacje należy sprawdzić w dokumentacji produktu.
