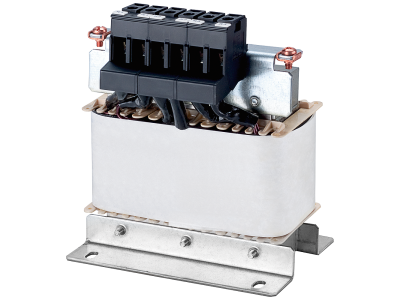

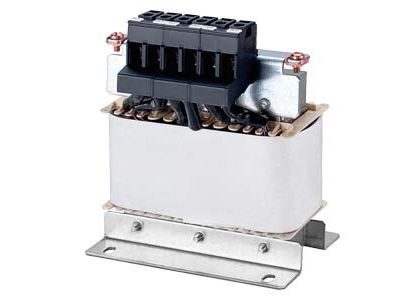

Dławik do sieci niskiego napięcia FSA 3AC 380-480V-4A | 6SL3203-0CE13-2AA0 Siemens

Alternatywny kod produktu: 6SL32030CE132AA0

Opis i Kluczowe Cechy

Dławik sieciowy niskiego napięcia FSA 3AC 380-480V-4A (symbol 6SL3203-0CE13-2AA0) przeznaczony jest do filtrowania linii zasilającej przekształtników częstotliwości. Jego zadaniem jest redukcja wyższych harmonicznych oraz ograniczanie przepięć sieciowych, co poprawia stabilność pracy układu napędowego i wydłuża żywotność podłączonych urządzeń. Dławik został zaprojektowany do montażu w typowych rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 4 A: Zapewnia bezpieczną filtrację w obwodach o umiarkowanym obciążeniu, typowo dla napędów małej mocy.
• Napięcie sieci 380–480 V AC, 50/60 Hz: Kompatybilność z trójfazowymi sieciami niskiego napięcia stosowanymi w Europie, umożliwia pracę zarówno w sieciach 400 V, jak i 480 V.
• Konstrukcja trójfazowa w jednej obudowie: Oszczędza miejsce w szafie sterowniczej i upraszcza okablowanie.
• Redukcja harmonicznych: Ogranicza zawartość wyższych harmonicznych generowanych przez przekształtnik, poprawiając współczynnik mocy i zmniejszając obciążenie sieci.
• Symbol 6SL3203-0CE13-2AA0: Dedykowany do współpracy z przekształtnikami serii SINAMICS, zapewnia optymalne parametry filtracji i łatwy montaż.

Zgodność z Normami

Dławik spełnia ogólne wymagania europejskich norm dotyczących komponentów niskiego napięcia i jest oznaczony znakiem CE. Konkretne numery norm nie zostały podane w karcie katalogowej, dlatego zalecamy sprawdzenie pełnej dokumentacji technicznej producenta.

Zastosowanie

Dławik sieciowy stosuje się w układach napędowych z przekształtnikami częstotliwości, gdzie wymagane jest tłumienie harmonicznych i ochrona przed przepięciami.

• Filtracja linii zasilającej w przemyśle maszynowym i automatyce budynkowej.
• Ochrona przekształtników przed przepięciami sieciowymi i ograniczenie emisji zakłóceń elektromagnetycznych.
• Poprawa jakości energii w systemach z wieloma napędami – redukcja oddziaływania harmonicznych na sieć.
• Montaż w szafach sterowniczych jako element toru zasilania przekształtnika.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po wcześniejszym odłączeniu napięcia. Dławik mocuje się na szynie TH35 (DIN) lub bezpośrednio do panelu. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją producenta. Należy zapewnić odpowiednią wentylację – dławik może nagrzewać się podczas pracy. Bezwzględnie przestrzegaj zasad bezpieczeństwa przy pracach pod napięciem.

FAQ

• Czy dławik może pracować z przekształtnikami innych producentów? Symbol 6SL3203-0CE13-2AA0 dedykowany jest do systemów Siemens SINAMICS, ale może być stosowany z innymi przekształtnikami pod warunkiem zachowania zgodności parametrów (prąd, napięcie, częstotliwość).
• Jakie są wymiary (szerokość modułu) dławika? W dostępnych danych nie podano wymiarów. Zalecamy sprawdzenie karty katalogowej producenta przed montażem w szafie sterowniczej.
• Czy dławik zawiera zabezpieczenie termiczne? W danych nie ma informacji o wbudowanym zabezpieczeniu termicznym. Dławik jest elementem pasywnym – w obwodzie zasilania należy zastosować odpowiednie zabezpieczenie nadprądowe zgodnie z projektem instalacji.
