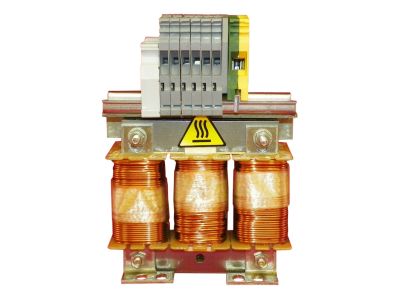

Dławik AC 3 fazowe 200/240VAC, 380/500VAC 50/60Hz 17A IP00 Altivar 31 | VW3A4553 Schneider Electric

Opis i Kluczowe Cechy

Dławik AC 3-fazowy Schneider Electric VW3A4553 został zaprojektowany do redukcji harmonicznych prądu w przemiennikach częstotliwości Altivar 31. Dzięki prądowi znamionowemu 17 A oraz indukcyjności 2 mH skutecznie tłumi zakłócenia, co przekłada się na poprawę jakości zasilania i wydłużenie żywotności napędu. Urządzenie pracuje w dwóch zakresach napięcia: 200/240 VAC i 380/500 VAC przy częstotliwości 50/60 Hz, a stopień ochrony IP00 wymaga zabudowy w szafie sterowniczej.

• Prąd znamionowy 17 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, umożliwiając zastosowanie z silnikami o odpowiedniej mocy bez ryzyka przeciążenia.
• Indukcyjność 2 mH: gwarantuje skuteczną redukcję harmonicznych prądu, minimalizując straty mocy i chroniąc przemiennik przed przegrzaniem.
• Kompatybilność z przemiennikami Altivar 31: ułatwia integrację z istniejącymi układami napędowymi – brak konieczności dopasowywania dodatkowych akcesoriów.
• Zakresy napięć 200/240 VAC i 380/500 VAC: uniwersalność zastosowania w różnych sieciach zasilających (zarówno w instalacjach niskiego, jak i średniego napięcia).
• Stopień ochrony IP00: konstrukcja bez obudowy umożliwia efektywne odprowadzanie ciepła, co zwiększa niezawodność przy pracy ciągłej – wymaga jednak montażu w suchym i czystym miejscu.

Zgodność z Normami

Dławik AC VW3A4553 został wyprodukowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej oraz posiada certyfikat CE. Jego parametry i konstrukcja odpowiadają standardom branżowym dla akcesoriów do przemienników częstotliwości.

Zastosowanie

Dławik przeznaczony jest przede wszystkim do współpracy z przemiennikami częstotliwości Altivar 31 w układach wymagających tłumienia harmonicznych. Sprawdza się w następujących scenariuszach:

• Napędy silników asynchronicznych w przemyśle (pompy, wentylatory, przenośniki) – redukcja harmonicznych poprawia sprawność i zmniejsza obciążenie sieci.
• Instalacje automatyki budynkowej (systemy HVAC, windy) – zapewnia stabilną pracę przemienników i ogranicza emisję zakłóceń.
• Sterowanie odbiornikami w liniach produkcyjnych – dławik zabezpiecza przemiennik przed przepięciami i wydłuża jego żywotność.
• Modernizacje istniejących układów napędowych – łatwa integracja z serią Altivar 31 bez konieczności zmiany okablowania.

Wskazówki Montażowe

Montaż dławika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP i odpowiednią wiedzę z zakresu instalacji elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Urządzenie należy zamontować na płaskiej, niepalnej powierzchni w pozycji umożliwiającej swobodny przepływ powietrza. Przekrój przewodów przyłączeniowych dobrać zgodnie z prądem znamionowym 17 A. Wszystkie czynności wykonać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy dławik VW3A4553 jest kompatybilny z innymi przemiennikami niż Altivar? Producent określa kompatybilność wyłącznie z przemiennikami Altivar (w tym serią Altivar 31). W przypadku zastosowania z innymi urządzeniami zalecamy konsultację z działem technicznym.
• Jaki stopień ochrony ma dławik i gdzie można go montować? Dławik posiada stopień ochrony IP00 – brak ochrony przed wnikaniem ciał stałych i wody. Dopuszcza się montaż wyłącznie w suchych, czystych pomieszczeniach, np. w szafie sterowniczej z odpowiednią wentylacją.
• Czy dławik wymaga dodatkowego chłodzenia? Dławik jest przystosowany do pracy w naturalnym obiegu powietrza. Należy zapewnić wokół niego swobodny przepływ powietrza oraz unikać zbyt ciasnego upakowania w szafie, aby nie dopuścić do przegrzania.
