Dławik AC 3 fazowe 200/240VAC, 380/500VAC 50/60Hz 10A IP00 Altivar 31 | VW3A4552 Schneider Electric

Opis i Kluczowe Cechy

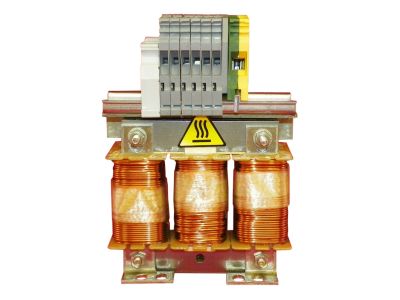

Dławik AC 3-fazowy Schneider Electric o symbolu VW3A4552 przeznaczony do przemienników częstotliwości Altivar 31. Urządzenie charakteryzuje się prądem znamionowym 10 A oraz indukcyjnością 4 mH, co zapewnia skuteczną redukcję harmonicznych prądu generowanych przez przemiennik. Zaprojektowany do pracy przy napięciach 200/240 VAC i 380/500 VAC (50/60 Hz). Stopień ochrony IP00 – przeznaczony do montażu wewnątrz szaf sterowniczych.

• Prąd znamionowy 10 A: umożliwia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, dostosowany do typowych zastosowań z przemiennikami Altivar 31.
• Indukcyjność 4 mH: efektywnie tłumi wyższe harmoniczne prądu, poprawiając jakość energii i zmniejszając obciążenie sieci zasilającej.
• Szeroki zakres napięć (200/240 VAC i 380/500 VAC): kompatybilny z sieciami jedno- i trójfazowymi w standardowych instalacjach przemysłowych.
• Konstrukcja 3-fazowa 50/60 Hz: dostosowana do pracy ciągłej w systemach napędowych bez ryzyka przegrzania rdzenia.
• Stopień ochrony IP00: konstrukcja otwarta – zapewnia skuteczne odprowadzanie ciepła, wymaga zabudowy w szafie sterowniczej chroniącej przed kurzem i wilgocią.

Zgodność z Normami

Dławik VW3A4552 jest produktem Schneider Electric zaprojektowanym zgodnie z obowiązującymi normami europejskimi. Posiada oznaczenie CE potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Przeznaczony do stosowania w instalacjach zgodnych z zaleceniami producenta przemienników Altivar.

Zastosowanie

Dławik stosowany jest w układach napędowych z przemiennikami częstotliwości Altivar 31 w celu ograniczenia odkształceń prądu i napięcia oraz ochrony sieci zasilającej przed zakłóceniami harmonicznymi.

• Redukcja harmonicznych w zasilaniu przemienników częstotliwości Altivar 31.
• Ochrona sieci elektroenergetycznej przed wyższymi harmonicznymi generowanymi przez napędy.
• Poprawa współczynnika mocy (cos φ) w obwodach z przekształtnikami.
• Zastosowanie w szafach sterowniczych i rozdzielnicach przemysłowych, gdzie wymagane jest filtrowanie zakłóceń.

Wskazówki Montażowe

Montaż dławika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy instalować wewnątrz szafy sterowniczej na odpowiednim podłożu – nie jest przystosowane do montażu na szynie TH35 (brak danych o mocowaniu). Przewody zasilające należy dobrać do prądu znamionowego 10 A, a wszystkie połączenia dokręcić z momentem zgodnym z dokumentacją producenta. Dławik pracuje w obwodach, które mogą generować napięcia niebezpieczne – zachować szczególną ostrożność.

FAQ

• Czy dławik VW3A4552 jest kompatybilny z innymi przemiennikami niż Altivar 31? Producent przewiduje zastosowanie wyłącznie z serią Altivar 31. Użycie z innymi urządzeniami wymaga weryfikacji parametrów w dokumentacji technicznej.
• Jaki jest stopień ochrony i gdzie można go montować? Stopień ochrony IP00 oznacza brak ochrony przed pyłem i wilgocią – dławik należy instalować wewnątrz obudowy (szafy) zapewniającej odpowiednią ochronę.
• Czy dławik redukuje wszystkie harmoniczne? Indukcyjność 4 mH skutecznie tłumi głównie niższe harmoniczne (np. 5., 7.). W przypadku silnych odkształceń może być konieczne zastosowanie dodatkowych filtrów.
