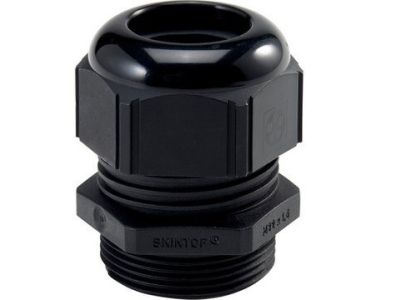

Dławica kablowa SKINTOP ST-M 63x1,5 RAL 9005 BK | 53111270 Lapp Kabel

Opis i Kluczowe Cechy

Dławica kablowa SKINTOP ST-M o symbolu 53111270, gwint M63 x 1,5, przeznaczona do uszczelniania i odciążania przewodów wprowadzanych do obudów. Dzięki zakresowi dławienia 34–45 mm obejmuje szerokie spektrum średnic kabli, a klasa szczelności IP68 (5 bar / 30 min), IP69 oraz IP66 gwarantuje ochronę nawet w najbardziej wymagających środowiskach przemysłowych i zewnętrznych.

• Zakres dławienia 34–45 mm: uniwersalna kompatybilność z przewodami o różnych średnicach – jeden model do wielu zastosowań.
• Stopień ochrony IP68 (5 bar / 30 min), IP69 oraz IP66: odporność na pył, długotrwałe zanurzenie pod ciśnieniem i strumień gorącej wody – niezawodne uszczelnienie w ekstremalnych warunkach.
• Odporność UV i wysoka odporność na olej: długowieczność na wolnym powietrzu oraz w trudnych warunkach przemysłowych bez degradacji materiału.
• Długi gwint przyłączeniowy: dostosowany do obudów o grubych ścianach – umożliwia pewny montaż nawet w przypadku większej grubości panelu.
• Wielokrotny, spłaszczony gwint trapezoidalny: zapewnia szybkie i stabilne zamykanie nakrętki pokrywy oraz ochronę przed wibracjami.

Zgodność z Normami

Dławica kablowa SKINTOP ST-M spełnia wymagania europejskich norm dotyczących szczelności i wytrzymałości mechanicznej. Produkt posiada certyfikację CE oraz jest zgodny z ogólnymi standardami DIN stosowanymi w instalacjach przemysłowych. Stopnie ochrony IP66, IP68 i IP69 potwierdzają zdolność do pracy w warunkach wilgoci, zanurzenia i strumieni wody pod ciśnieniem.

Zastosowanie

Dzięki szerokiemu zakresowi dławienia, wysokiej szczelności i odporności na czynniki zewnętrzne dławica sprawdza się w wielu środowiskach – zarówno wewnątrz hal produkcyjnych, jak i na zewnątrz budynków.

• Wprowadzenie kabli do szaf sterowniczych i rozdzielnic w przemyśle – uszczelnienie i odciążenie przewodów.
• Instalacje zewnętrzne – przy zasilaniu oświetlenia, czujników, pomp, gdzie wymagana jest odporność na UV i deszcz.
• Maszyny i urządzenia narażone na mycie strumieniem wody (IP69) – np. w przemyśle spożywczym lub rolniczym.
• Obudowy o grubych ścianach – długi gwint zapewnia wystarczający chwyt i stabilne mocowanie.

Wskazówki Montażowe

Montaż dławicy powinien być wykonany przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie, w którym znajduje się przewód. Dławicę montuje się na szynie lub bezpośrednio w otworze obudowy (gwint M63 x 1,5). Moment dokręcania nakrętki należy dobrać zgodnie z dokumentacją producenta, aby zapewnić optymalne uszczelnienie bez uszkodzenia kabla. Przekrój przewodu powinien mieścić się w zakresie dławienia 34–45 mm – zbyt cienki kabel może być niedostatecznie uszczelniony, zbyt gruby nie wejdzie do dławicy. Stosuj akcesoria SKINTOP (np. kontrnakrętki, pierścienie uszczelniające) dla dodatkowej stabilizacji.

FAQ

• Czy dławica jest odporna na działanie promieniowania UV? Tak, materiał dławicy jest odporny na UV – wersja czarna (RAL 9005) nadaje się do stosowania na wolnym powietrzu bez ryzyka degradacji pod wpływem słońca.
• Jaki stopień ochrony IP zapewnia dławica SKINTOP ST-M? Produkt posiada stopnie ochrony IP66, IP68 (5 bar przez 30 minut) oraz IP69 – oznacza to odporność na pył, długotrwałe zanurzenie pod ciśnieniem oraz strumienie gorącej wody pod wysokim ciśnieniem.
• Czy dławica nadaje się do kabli o średnicy 30 mm? Zakres dławienia wynosi 34–45 mm. Dla kabla o średnicy 30 mm jest za mała – należy wybrać dławicę z odpowiednio mniejszym zakresem. W razie wątpliwości sprawdź tabelę doboru producenta.
