Dławica kablowa mosiężna z gwintem metrycznym do przewodów ekranowanych MMG-32EMC | MMG-32EMC Trytyt

Opis i Kluczowe Cechy

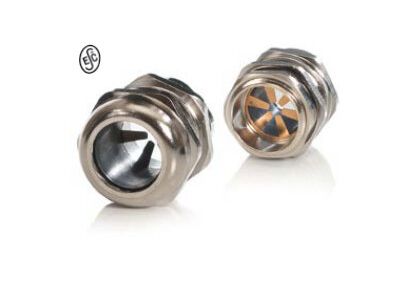

Dławnica kablowa MMG-32EMC z mosiężnym korpusem i gwintem metrycznym M32 to specjalistyczne rozwiązanie do ekranowanych przewodów, łączące funkcję uziemienia, uszczelnienia i ochrony mechanicznej. Przeznaczona do zadań wymagających wysokiej odporności na czynniki zewnętrzne – wodo- i pyłoszczelność na poziomie IP68 gwarantuje niezawodność nawet w trudnych warunkach eksploatacyjnych. Montaż nie wymaga specjalistycznych narzędzi, a konstrukcja odporna na uszkodzenia mechaniczne i wibracje zapewnia długotrwałą stabilność połączenia.

• Gwint metryczny M32: Kompatybilność z szeroką gamą obudów, szaf i aparatury modułowej – precyzyjne dopasowanie bez luzów.
• Stopień ochrony IP68: Całkowita ochrona przed wnikaniem pyłu i wody nawet podczas długotrwałego zanurzenia – idealna do zastosowań zewnętrznych i przemysłowych.
• Materiał mosiężny: Wysoka odporność na korozję i działanie środków chemicznych, trwałość w warunkach wysokiej wilgotności i soli (np. przemysł stoczniowy, kolejnictwo).
• Funkcja EMC (ekranowania): Uziemienie i ekranowanie przewodu zapobiega zakłóceniom elektromagnetycznym, chroniąc wrażliwą aparaturę sterowniczą i pomiarową.
• Zabezpieczenie przed wyrwaniem: Specjalna konstrukcja mocowania kabla eliminuje ryzyko uszkodzenia połączenia podczas eksploatacji lub transportu.

Zgodność z Normami

Dławnica spełnia wymagania norm europejskich dotyczących kompatybilności elektromagnetycznej (EMC), ochrony IP oraz bezpieczeństwa elektrycznego. Posiada deklarację zgodności CE i jest przeznaczona do stosowania w instalacjach zgodnych z normami VDE, IEC oraz dyrektywami branżowymi dla przemysłu motoryzacyjnego, stoczniowego i kolejowego.

Zastosowanie

Dławnica MMG-32EMC znajduje zastosowanie w obszarach wymagających niezawodnego wprowadzenia i zabezpieczenia przewodów ekranowanych, gdzie kluczowe są ochrona przed czynnikami zewnętrznymi i kompatybilność elektromagnetyczna.

• Szafy sterownicze i rozdzielnice przemysłowe – wodo- i pyłoszczelne wprowadzenie kabli sygnałowych i zasilających.
• Automatyka przemysłowa i robotyka – zabezpieczenie połączeń w maszynach narażonych na wibracje i czynniki atmosferyczne.
• Przemysł stoczniowy i kolejowy – odporność na sól, wilgoć i wysokie obciążenia mechaniczne.
• Fabryki pojazdów i produkcja maszyn – ochrona kabli w trudnych warunkach produkcyjnych.
• Prefabrykacja szaf sterowniczych – standaryzacja wprowadzeń kablowych z zachowaniem szczelności IP68.

Wskazówki Montażowe

Montaż dławnicy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie i upewnij się, że powierzchnia montażowa jest czysta i pozbawiona napięcia. Dławnicę wkręć w otwór obudowy (gwint M32), wprowadź przewód ekranowany, a następnie dokręć nakrętkę uszczelniającą z zalecanym momentem siłowym (sprawdź w dokumentacji producenta). Upewnij się, że ekran kabla jest odpowiednio uziemiony przez metalową obudowę dławnicy. Przewód powinien być ułożony tak, aby nie występowały naprężenia mechaniczne w miejscu wprowadzenia. Dławnica nie wymaga okresowej konserwacji, jednak zaleca się okresowe sprawdzanie szczelności w warunkach ekstremalnych.

FAQ

• Do jakich przewodów przeznaczona jest dławnica MMG-32EMC? Przeznaczona do przewodów ekranowanych, których średnica zewnętrzna mieści się w zakresie kompatybilnym z dławnicą (szczegółowe dane znajdują się w dokumentacji produktu).
• Czy dławnica wymaga dodatkowego uszczelnienia? Zintegrowana konstrukcja z uszczelką zapewnia stopień ochrony IP68 bez konieczności stosowania dodatkowych materiałów uszczelniających – jednak w przypadku niestandardowych otworów montażowych zaleca się weryfikację.
• Jakie są zalecane momenty dokręcania? Dokładne wartości momentu siłowego nie zostały określone w danych produktu. Zaleca się stosowanie się do zaleceń producenta lub karty technicznej dławnicy.
