Dioda sygnalizacyjna LED zielona, 24-48V AC/DC, BA9s, Fi-30mm, Harmony 9001K | 9001KP35G9 Schneider Electric

Opis i Kluczowe Cechy

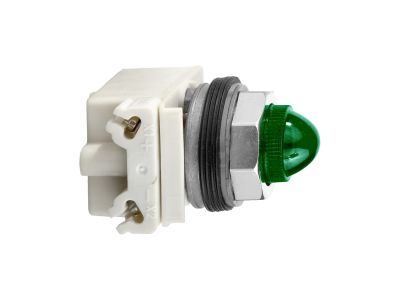

Dioda sygnalizacyjna LED zielona Schneider Electric Harmony 9001K (symbol 9001KP35G9) to wskaźnik świetlny z podstawą BA9s i plastikową kopułą, przeznaczony do otworów montażowych 30 mm. Zasilana napięciem 24–48 V AC/DC z wbudowanym transformatorem, zapewnia wyraźną sygnalizację w szerokim zakresie aplikacji przemysłowych. Chromowana, metalowa obudowa gwarantuje odporność na uderzenia i korozję, a stopień ochrony IP66 umożliwia pracę w trudnych warunkach środowiskowych.

• Napięcie zasilania 24–48 V AC/DC: uniwersalność zastosowań – jedna dioda sprawdza się zarówno w obwodach prądu przemiennego, jak i stałego, bez konieczności stosowania dodatkowych przetwornic.
• Stopień ochrony IP66 oraz typy obudów 1,2,3,3R,4,12,13: pyło- i wodoszczelność oraz odporność na strumienie wody, uderzenia i wibracje – idealne do maszyn, linii produkcyjnych i instalacji zewnętrznych.
• Temperatura pracy od –25°C do 70°C: niezawodne działanie w ekstremalnych warunkach termicznych, od mroźnych hal po gorące procesy technologiczne.
• Jasne światło LED (zielone): wyraźna sygnalizacja stanu maszyny nawet w silnie oświetlonych pomieszczeniach, co zwiększa bezpieczeństwo obsługi.
• Montaż w otworze 30 mm z zaciskami śrubowymi: szybka i pewna instalacja w standardowych panelach operatorskich, zgodna z rozwiązaniami serii Harmony 9001K.

Zgodność z Normami

Produkt posiada stopień ochrony IP66 (zgodnie z normą IEC 60529) oraz certyfikację obudowy typu 1, 2, 3, 3R, 4, 12 i 13 według NEMA. Dodatkowo uzyskał certyfikat Marine ABS, potwierdzający odporność na warunki panujące w środowisku morskim. Dioda spełnia wymagania dyrektyw Unii Europejskiej i oznaczona jest znakiem CE.

Zastosowanie

Dzięki solidnej konstrukcji i szerokiemu zakresowi napięć zasilania dioda sygnalizacyjna 9001KP35G9 sprawdza się w wielu środowiskach przemysłowych i komercyjnych.

• Sygnalizacja stanu pracy maszyn (gotowość, awaria, cykl) w szafach sterowniczych i panelach operatorskich.
• Wskaźnik obecności napięcia w rozdzielnicach i instalacjach automatyki budynkowej.
• Element systemów alarmowych i ostrzegawczych – jasne zielone światło widoczne z daleka.
• Zastosowania w przemyśle morskim i offshore dzięki certyfikatowi Marine ABS oraz odporności na korozję i wilgoć.

Wskazówki Montażowe

Montaż diody sygnalizacyjnej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do osadzenia w otworze o średnicy 30 mm (panel lub pokrywa rozdzielnicy). Podłączenie przewodów należy zrealizować za pomocą zacisków śrubowych, dokręcając je momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do obciążenia prądowego i obowiązujących norm. Przed uruchomieniem sprawdzić poprawność polaryzacji przy zasilaniu DC.

FAQ

• Czy dioda świeci przy napięciu AC i DC? Tak, została zaprojektowana do pracy zarówno przy napięciu przemiennym, jak i stałym w zakresie 24–48 V. Wbudowany transformator/zasilacz dostosowuje się do rodzaju napięcia.
• Jaki jest stopień ochrony diody? Produkt posiada stopień ochrony IP66 (pyło- i wodoszczelność) oraz dodatkowe typy obudów NEMA 1,2,3,3R,4,12,13, co zapewnia odporność na kurz, strumienie wody, uderzenia i korozję.
• Czy dioda wymaga zewnętrznego rezystora lub stabilizatora? Nie, dioda ma wbudowany układ zasilający (wbudowany transformator), dzięki czemu po podaniu napięcia 24–48 V AC/DC świeci stabilnie bez dodatkowych elementów.
