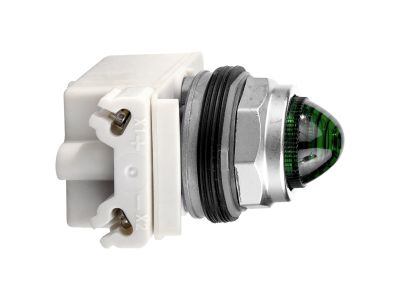

Dioda sygnalizacyjna LED zielona, 24-28V AC/DC, BA9s, Fi 30 Harmony 9001K | 9001KP35LGG9 Schneider Electric

Opis i Kluczowe Cechy

Dioda sygnalizacyjna LED zielona Schneider Electric Harmony 9001K (symbol 9001KP35LGG9) to wskaźnik świetlny przeznaczony do montażu w otworze o średnicy 30 mm. Wyposażona w wbudowany transformator umożliwia zasilanie napięciem 24-28 V AC/DC, a trzonek BA9s ułatwia wymianę źródła światła. Metalowa, chromowana obudowa zapewnia odporność mechaniczną i korozyjną, a stopień ochrony IP66 gwarantuje niezawodną pracę w trudnych warunkach przemysłowych.

• Napięcie zasilania 24-28 V AC/DC: uniwersalny zakres pozwala na stosowanie zarówno w instalacjach prądu przemiennego, jak i stałego, bez potrzeby zmiany konfiguracji.
• Wbudowany transformator: upraszcza podłączenie do typowych obwodów sterowania – nie wymaga zewnętrznych zasilaczy pomocniczych.
• Stopień ochrony IP66: całkowita odporność na kurz oraz silne strumienie wody, co czyni produkt idealnym do aplikacji zewnętrznych i wilgotnych.
• Metalowa obudowa chromowana: wytrzymała konstrukcja odporna na uderzenia, wibracje i korozję – sprawdza się w środowiskach narażonych na uszkodzenia mechaniczne.
• Zakres temperatury pracy -25°C do 70°C: gwarantuje stabilną sygnalizację w ekstremalnych warunkach, od mrozu po gorące otoczenie przemysłowe.

Zgodność z Normami

Produkt posiada certyfikat Marine ABS oraz oznaczenia Type 1, 2, 3, 3R, 4, 12 i 13, potwierdzające odporność na warunki zewnętrzne i zgodność z międzynarodowymi standardami. Dioda sygnalizacyjna spełnia wymogi stawiane urządzeniom instalowanym w przemyśle, w tym w aplikacjach morskich.

Zastosowanie

Zielona dioda sygnalizacyjna Harmony 9001K znajduje zastosowanie wszędzie tam, gdzie potrzebna jest wyraźna, widoczna z daleka informacja o stanie pracy maszyny lub instalacji. Dzięki wysokiej szczelności i wytrzymałości może być montowana w trudnych warunkach.

• Sygnalizacja stanu urządzeń w szafach sterowniczych, na panelach operatorskich i pulpitach.
• Wskazywanie trybu pracy (np. „włączone", „praca", „gotowość") w maszynach produkcyjnych.
• Instalacje w środowiskach wilgotnych i zapylonych, np. w przemyśle spożywczym, chemicznym lub na zewnątrz budynków.
• Aplikacje morskie i offshore, gdzie wymagana jest odporność na korozję i certyfikacja ABS.

Wskazówki Montażowe

Montaż i podłączenie diody sygnalizacyjnej może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do osadzenia w otworze o średnicy 30 mm. Podłączenie przewodów odbywa się za pomocą zacisków śrubowych – przekrój przewodów należy dobrać odpowiednio do prądu obciążenia, a moment dokręcania stosować zgodnie z dokumentacją producenta. Przed uruchomieniem sprawdzić poprawność połączeń i szczelność obudowy po montażu.

FAQ

• Czy dioda ma wbudowane podświetlenie LED? Tak, produkt wyposażony jest w zieloną diodę LED, która świeci po podaniu napięcia 24-28 V AC/DC. Trzonek BA9s umożliwia łatwą wymianę modułu świetlnego.
• Jaki stopień ochrony ma ten wskaźnik? Dioda posiada stopień ochrony IP66, co oznacza całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody – nadaje się do montażu na zewnątrz i w strefach mokrych.
• Czy mogę podłączyć ją bezpośrednio do sterownika PLC 24 V? Tak, zakres napięcia 24-28 V AC/DC jest zgodny z typowymi sygnałami sterowników PLC i przekaźników. Wbudowany transformator dostosowuje napięcie do pracy diody.
