Dioda sygnalizacyjna LED zielona, 120V AC/DC, BA9s, Fi 30 Harmony 9001K | 9001KP38G9 Schneider Electric

Opis i Kluczowe Cechy

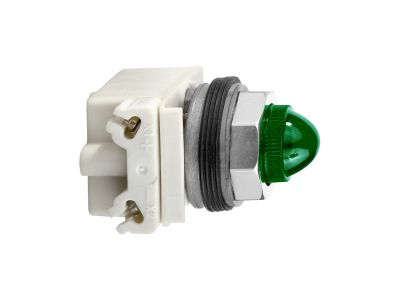

Wskaźnik świetlny LED Schneider Electric Harmony 9001K (symbol 9001KP38G9) to zielona dioda sygnalizacyjna zasilana napięciem 120V AC/DC, montowana w standardowym otworze o średnicy 30 mm. Dzięki wbudowanemu transformatorowi i chromowanej obudowie o stopniu ochrony IP66, zapewnia niezawodną sygnalizację w najtrudniejszych warunkach przemysłowych. Plastikowa kopuła gwarantuje równomierne rozproszenie światła, a trwała konstrukcja odporna jest na uderzenia i wibracje.

• Napięcie zasilania 120V AC/DC: możliwość bezpośredniego podłączenia do typowych instalacji bez konieczności stosowania dodatkowych zasilaczy – skraca czas montażu i obniża koszty.
• Stopień ochrony IP66: pyłoszczelność i odporność na silne strumienie wody, gwarantuje pracę w środowiskach wilgotnych, zapylonych oraz na zewnątrz.
• Obudowa chromowana (metalowa): wysoka odporność na korozję i uszkodzenia mechaniczne – idealna do aplikacji narażonych na uderzenia, wibracje i agresywne czynniki.
• Jasna dioda LED z soczewką: wyraźna sygnalizacja stanu maszyny widoczna nawet z dużej odległości oraz w silnie oświetlonych pomieszczeniach.
• Szeroki zakres temperatur pracy -25°C do 70°C: uniwersalne zastosowanie w różnych strefach klimatycznych i procesach przemysłowych, od chłodni po gorące hale produkcyjne.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych standardów i posiada certyfikaty Marine ABS, IP66 oraz Type 1, 2, 3, 3R, 4, 12 i 13, co potwierdza jego przydatność w zastosowaniach morskich i przemysłowych. Posiada oznaczenie CE.

Zastosowanie

Wskaźnik LED Harmony 9001K przeznaczony jest do wizualnej sygnalizacji stanu pracy maszyn, urządzeń i linii produkcyjnych. Sprawdza się w automatyce przemysłowej, sterowaniu rozdzielnic oraz w instalacjach wymagających niezawodnego monitorowania statusu.

• Sygnalizacja załączenia / wyłączenia maszyny w przemyśle ciężkim i lekkim.
• Wskazanie alarmu lub awarii w systemach automatyki i sterowania.
• Informowanie o stanie procesu w pulpitach operatorskich i szafach sterowniczych.
• Sygnalizacja obecności napięcia w rozdzielnicach oraz na tablicach synoptycznych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w obwodzie. Wskaźnik montuje się w otworze o średnicy 30 mm i zabezpiecza nakrętką mocującą. Podłączenie przewodów odbywa się za pomocą zacisków śrubowych – moment dokręcania oraz zalecany przekrój przewodów należy sprawdzić w dokumentacji producenta. Nie przekraczać dopuszczalnych parametrów elektrycznych.

FAQ

• Czy dioda LED w wskaźniku jest wymienna? Dioda LED wraz z transformatorem stanowi zintegrowany moduł – nie przewidziano wymiany źródła światła. W przypadku uszkodzenia należy wymienić cały wskaźnik.
• Jaki stopień ochrony ma ten wskaźnik? Deklarowany stopień ochrony to IP66 (pyłoszczelność i odporność na silne strumienie wody). Dodatkowo urządzenie posiada certyfikaty Type 1, 2, 3, 3R, 4, 12 i 13, które potwierdzają odporność na trudne warunki środowiskowe.
• Jaki jest sposób montażu i podłączenia? Wskaźnik montuje się w otworze o średnicy 30 mm i zabezpiecza nakrętką. Podłączenie przewodów wykonuje się przez zaciski śrubowe. Napięcie zasilania 120V AC/DC należy podać zgodnie z oznaczeniami na obudowie.
