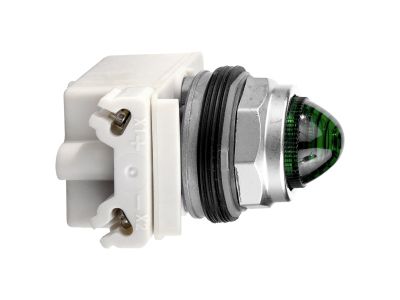

Dioda sygnalizacyjna LED zielona, 110-120V AC, BA9s, Fi-30mm, Harmony 9001K | 9001KP1G9 Schneider Electric

Opis i Kluczowe Cechy

Dioda sygnalizacyjna LED zielona Schneider Electric Harmony 9001K (symbol 9001KP1G9) przeznaczona do montażu w otworze o średnicy 30 mm. Zasilana napięciem 110–120 V AC, wyposażona w trzonek BA9s i zintegrowany układ zasilania. Metalowa chromowana obudowa zapewnia wytrzymałość mechaniczną, a stopień ochrony IP66 gwarantuje odporność na kurz i wodę – idealna do wymagających środowisk przemysłowych.

• Napięcie zasilania 110–120 V AC: umożliwia bezpośrednie podłączenie do typowych obwodów sterowania bez konieczności stosowania dodatkowych przetwornic.
• Zielona dioda LED: wyraźna sygnalizacja optyczna o wysokiej widoczności nawet w silnie oświetlonych pomieszczeniach, co ułatwia szybką identyfikację stanu pracy urządzeń.
• Stopień ochrony IP66: całkowita pyłoszczelność i ochrona przed silnymi strumieniami wody – odpowiednia do pracy na zewnątrz i w środowiskach o dużej wilgotności.
• Metalowa chromowana obudowa: odporna na korozję, uderzenia i wibracje, co przedłuża żywotność produktu w aplikacjach narażonych na uszkodzenia mechaniczne.
• Szeroki zakres temperatur pracy od -25°C do 70°C: gwarantuje niezawodne działanie w ekstremalnych warunkach termicznych, zarówno w chłodniach, jak i w gorących strefach produkcyjnych.

Zgodność z Normami

Produkt posiada certyfikat Marine ABS oraz klasyfikacje obudów Type 1, 2, 3, 3R, 4, 12 i 13 zgodnie z normami UL/NEMA. Stopień ochrony IP66 potwierdza odporność na kurz i wodę. Wszystkie parametry zgodne z wymaganiami międzynarodowych standardów dla aparatury sterowniczej.

Zastosowanie

Dioda sygnalizacyjna Harmony 9001K sprawdza się wszędzie tam, gdzie potrzebne jest niezawodne wskazywanie stanu procesów technologicznych lub maszyn.

• Sygnalizacja stanu pracy maszyn i urządzeń w przemyśle (np. tryb pracy, awaria, gotowość).
• Wskazywanie trybu operacyjnego w szafach sterowniczych i panelach operatorskich.
• Element wizualizacji w automatyce budynkowej i systemach nadzoru.
• Aplikacje morskie oraz środowiska o podwyższonej korozyjności dzięki certyfikatowi ABS.

Wskazówki Montażowe

Montaż i podłączenie może wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Diodę należy zamontować w otworze montażowym o średnicy 30 mm. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu obwodu, pamiętając o zachowaniu odpowiednich odstępów izolacyjnych.

FAQ

• Czy dioda świeci światłem ciągłym? Tak, po podaniu napięcia zasilania 110–120 V AC dioda emituje stałe światło zielone – nie występuje miganie ani zmiana intensywności.
• Jaki jest stopień ochrony i czy nadaje się do pracy na zewnątrz? Stopień ochrony IP66 oraz klasyfikacje Type 1–13 zapewniają odporność na kurz, silne strumienie wody i korozję, dlatego produkt może być stosowany na zewnątrz oraz w agresywnych środowiskach.
• Czy można podłączyć diodę do napięcia 230 V AC? Nie. Dioda jest przystosowana wyłącznie do napięcia 110–120 V AC. Podłączenie wyższego napięcia grozi uszkodzeniem układu wewnętrznego i utratą gwarancji.
