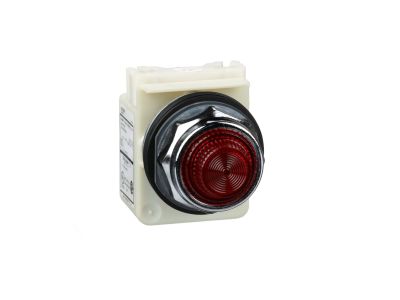

Dioda sygnalizacyjna LED czerwona, 110-120V AC, BA9s, Fi-30mm, Harmony 9001K | 9001KP1R31 Schneider Electric

Opis i Kluczowe Cechy

Dioda sygnalizacyjna LED Schneider Electric Harmony 9001K (symbol 9001KP1R31) to czerwony wskaźnik świetlny z wbudowanym transformatorem, przeznaczony do zasilania napięciem 110–120 V AC. Wyposażona w plastikową soczewkę Fresnela oraz chromowaną obudowę, zapewnia wyraźną i dobrze widoczną sygnalizację stanu pracy maszyn. Montaż odbywa się w standardowym otworze o średnicy 30 mm, a podłączenie realizowane jest za pomocą klasycznego zacisku śrubowego. Dzięki stopniowi ochrony IP66 oraz odporności na uderzenia i wibracje, produkt sprawdza się w wymagających warunkach przemysłowych.

• Napięcie zasilania 110–120 V AC: wbudowany transformator umożliwia bezpośrednie podłączenie do typowych instalacji przemysłowych, eliminując konieczność stosowania zewnętrznych zasilaczy.
• Stopień ochrony IP66: odporność na kurz i silne strumienie wody gwarantuje niezawodną pracę w trudnych warunkach środowiskowych, także na zewnątrz.
• Montaż w otworze 30 mm: uniwersalny standard ułatwia instalację w istniejących tablicach sterowniczych i pulpitach operatorskich.
• Plastikowa soczewka Fresnela: zapewnia intensywne, dobrze widoczne światło nawet w silnie oświetlonych pomieszczeniach, co zwiększa bezpieczeństwo odczytu sygnalizacji.
• Chromowana obudowa i odporność na korozję: metalowa konstrukcja wytrzymuje uderzenia, wibracje oraz agresywne środowiska, zapewniając długą żywotność.
• Szeroki zakres temperatur pracy -25°C do +70°C: umożliwia stosowanie w aplikacjach narażonych na skrajne warunki termiczne.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych standardów oraz posiada certyfikaty Marine ABS, a także oznaczenia Type 1, 2, 3, 3R, 4, 12 i 13. Odpowiada wymogom dyrektyw Unii Europejskiej i jest oznaczony znakiem CE. Stopień ochrony IP66 potwierdza odporność na wnikanie ciał stałych i wody.

Zastosowanie

Dioda sygnalizacyjna Schneider Electric Harmony 9001K znajduje zastosowanie wszędzie tam, gdzie wymagane jest czytelne wskazanie stanu pracy urządzeń lub procesów technologicznych.

• Wizualizacja trybu pracy maszyn (włączenie, awaria, gotowość) w szafach sterowniczych i pulpitach operatorskich.
• Sygnalizacja statusu linii produkcyjnych w przemyśle – zarówno wewnątrz hal, jak i na zewnątrz (dzięki IP66).
• Wskaźniki alarmowe w systemach bezpieczeństwa i automatyce budynkowej.
• Zastosowania w przemyśle morskim i offshore (certyfikat Marine ABS) – odporność na wilgoć, sól i wibracje.

Wskazówki Montażowe

Montaż i podłączenie diody sygnalizacyjnej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie. Urządzenie instaluje się w otworze o średnicy 30 mm (zgodnie z wycięciem w panelu). Do podłączenia przewodów stosuje się zaciski śrubowe – moment dokręcania oraz przekrój przewodów dobrać zgodnie z dokumentacją producenta. Produkt nie wymaga szyny TH35 – przeznaczony jest do montażu panelowego.

FAQ

• Jakiego koloru jest dioda? Dioda emituje światło czerwone – typowo stosowane do sygnalizacji awarii, zatrzymania lub ostrzeżenia.
• Jaki stopień ochrony ma wskaźnik? Produkt posiada stopień ochrony IP66 – jest całkowicie odporny na kurz oraz na silne strumienie wody, co pozwala na montaż w miejscach narażonych na wilgoć i zabrudzenia.
• Czy dioda wymaga zewnętrznego transformatora? Nie. Wskaźnik ma wbudowany transformator i jest przystosowany do bezpośredniego zasilania napięciem 110–120 V AC.
